魅族POP Pro真无线耳机是魅族首款TWS降噪耳机产品，，，在外观上延续了魅族POP系列的白色配色，，，钢琴烤漆工艺处置惩罚使整体设计越发小巧细腻。。。。柄状的入耳式耳机，，，以古板水墨画为灵感，，，机身轮廓通过运用大宗的曲线设计，，，泛起清新清雅视觉观感。。。。



设置上，，，魅族POP Pro接纳定制10mm优质复合振膜动圈单位，，，搭载魅族“三重混淆自动降噪手艺”，，，拥有-35dB深度降噪效果；；；搭配三麦克风智能通话降噪算法，，，有用消除通话时的外界情形噪音；；；搭载红外光学传感器，，，实现取出自动毗连，，，摘掉自动暂停播放功效；；；还支持Flyme妙连、IPX5级防水等。。。。

一、魅族POP Pro真无线耳机外观设计


魅族POP Pro真无线降噪耳机充电盒接纳了圆角方形设计，，，钢琴烤漆工艺处置惩罚，，，整体机身小巧圆润，，，便于携带。。。。

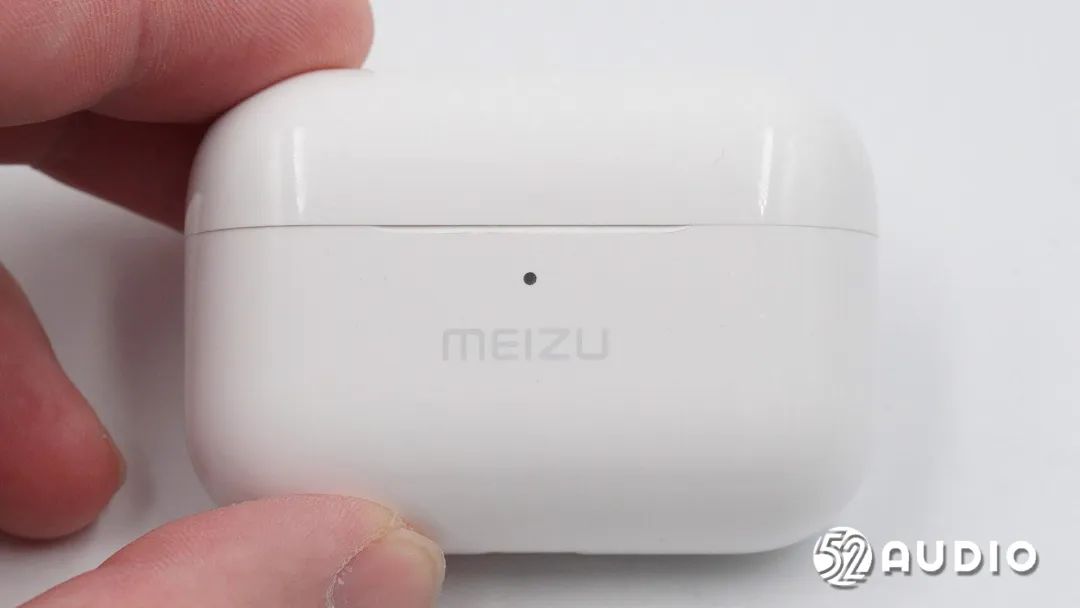

充电盒正面设计有便于开启的倒角，，，指示灯和“MEIZU”品牌LOGO。。。。





充电盒背面设置有一颗蓝牙配对功效按键，，，丝印有“DESIGNED BY MEIZU”字样。。。。

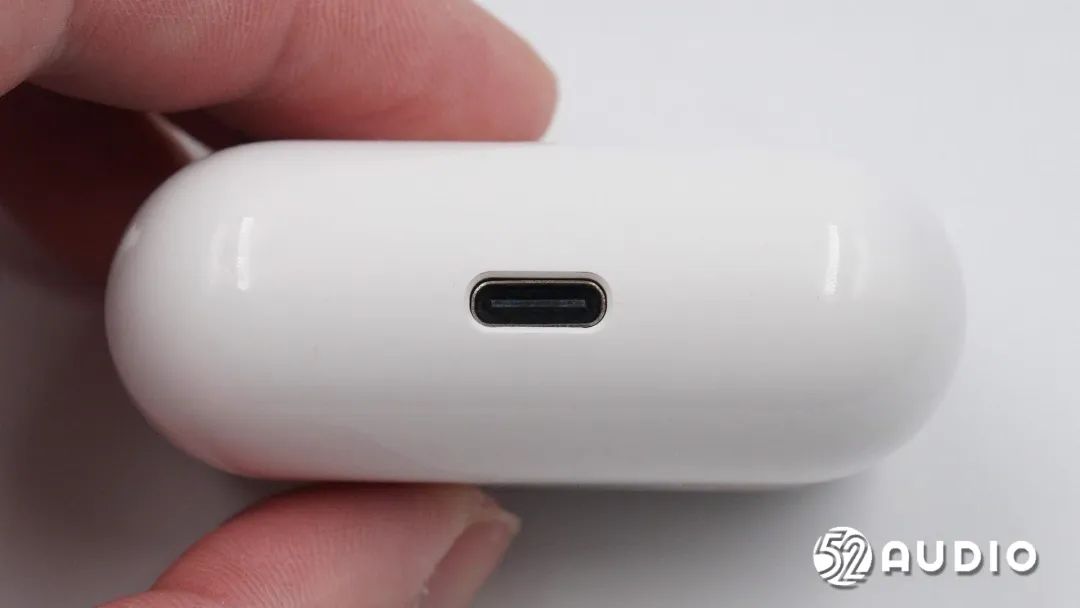

充电盒接纳了Type-C接口为内置电池充电。。。。

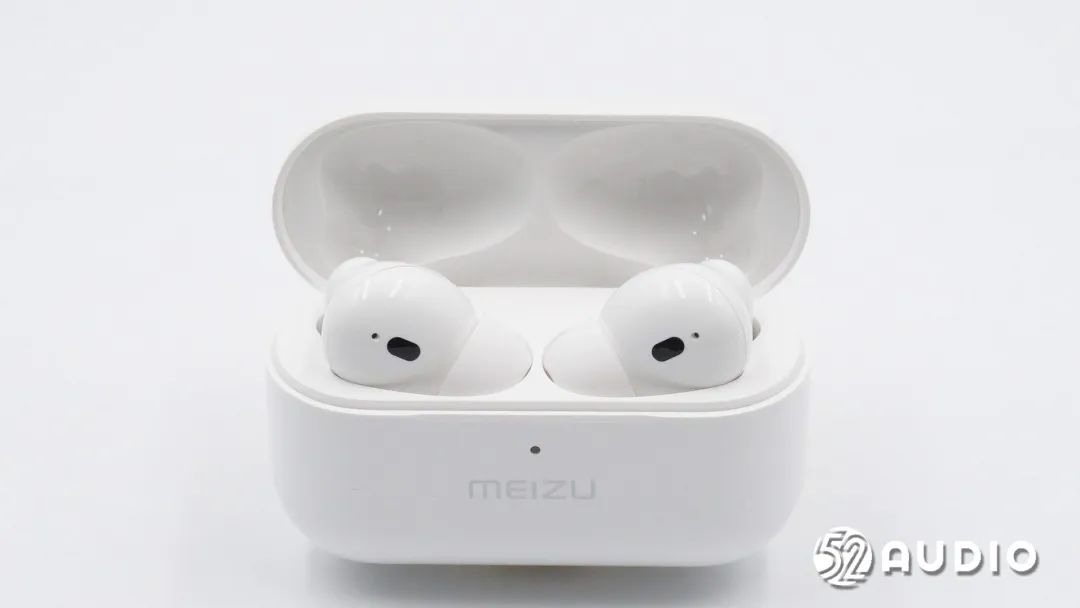

翻开充电盒盖，，，耳机安排状态展示，，，突出于座舱，，，越发便于取出。。。。

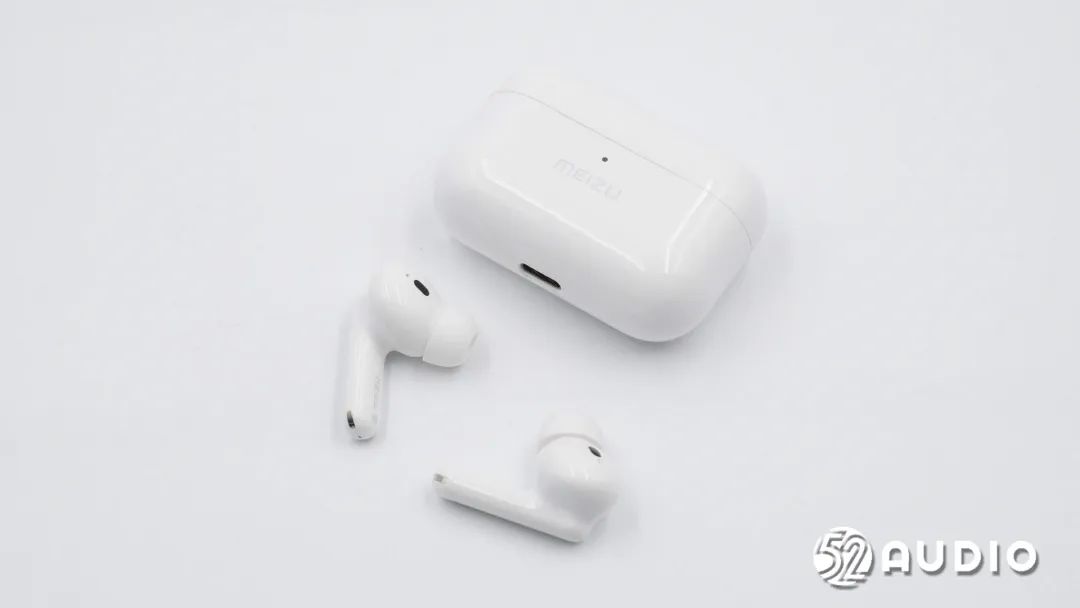

魅族POP Pro真无线降噪耳机整体外观一览。。。。



耳机柄座舱底部充电盒为耳机充电的金属弹片特写。。。。

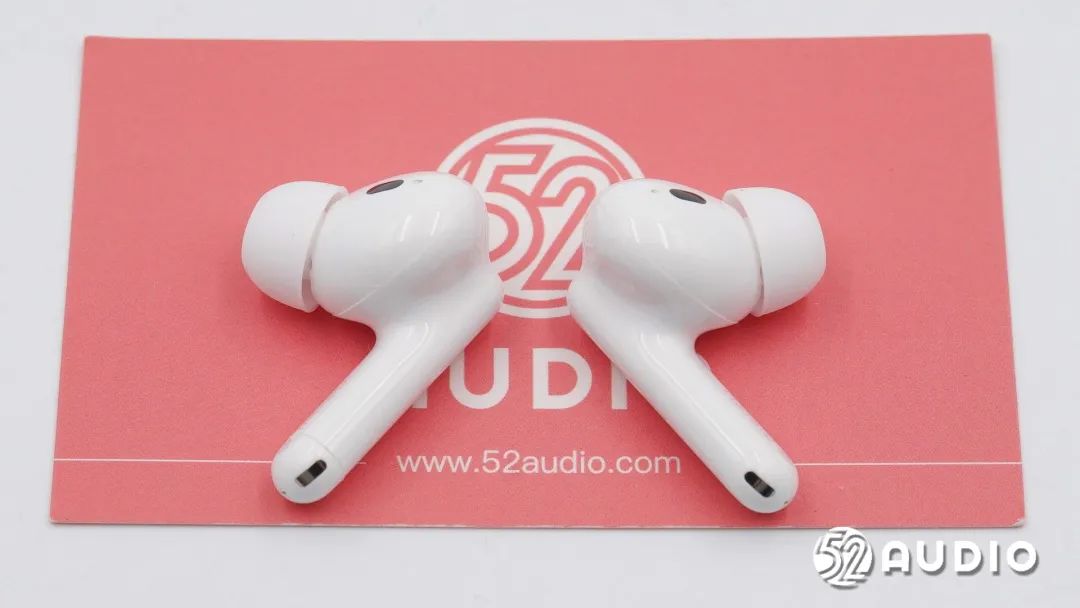

魅族POP Pro耳机外观一览，，，接纳柄状的入耳式设计，，，机身线条流通，，，质感平滑圆润。。。。

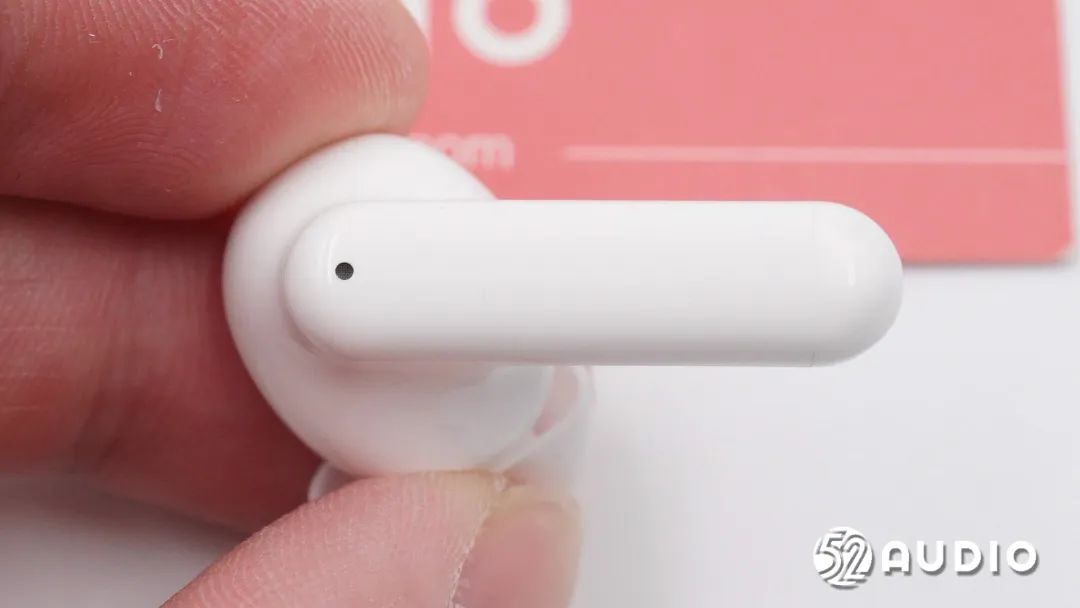

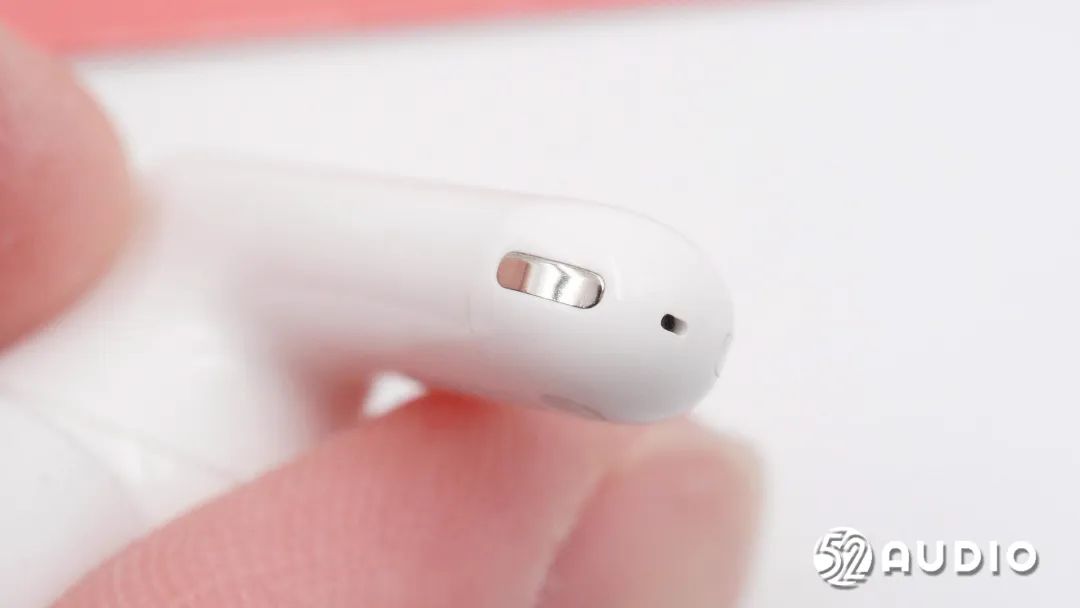

耳机柄设计扁平，，，背部设置有前馈降噪麦克风拾音孔，，，同时周围也是触控区域。。。。

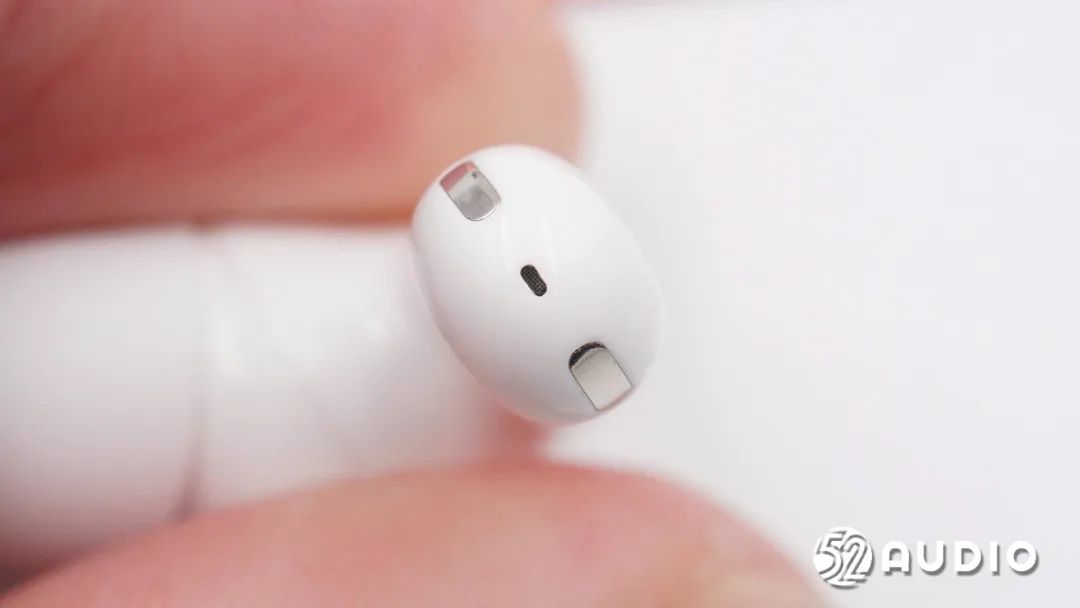

耳机柄底部通话拾音麦克风开孔特写。。。。



底部两侧设计金属尾塞，，，用于充电盒为耳机充电。。。。

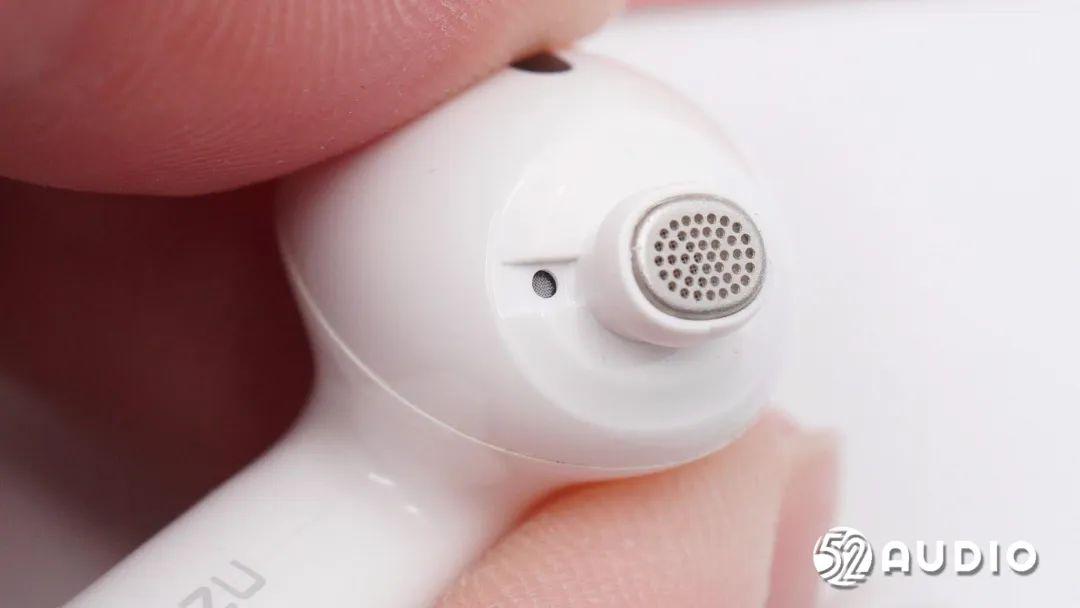

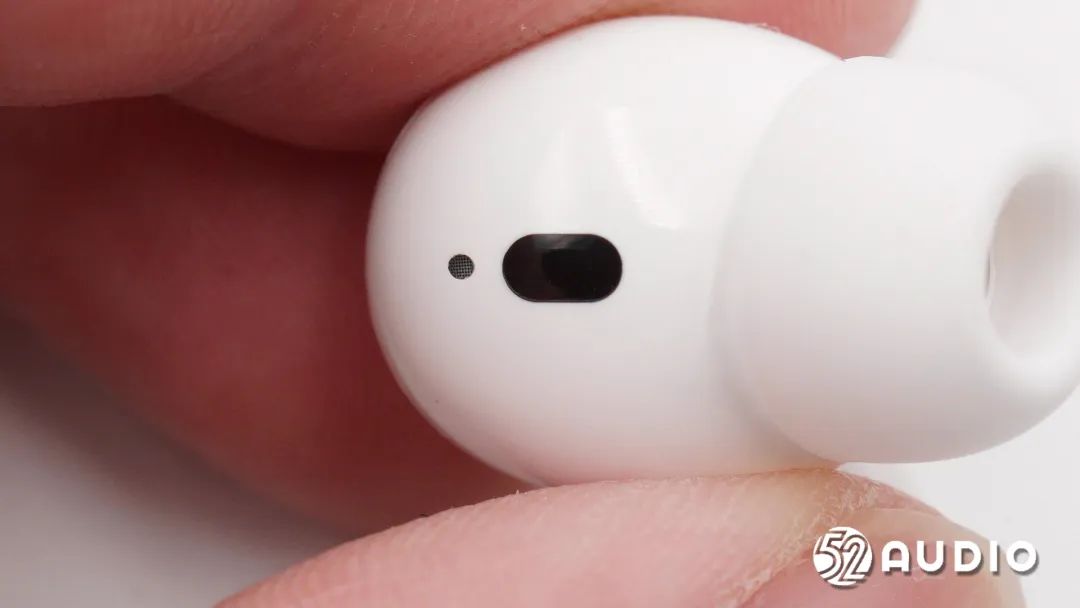

耳机内侧搭载有光学传感器，，，用于入耳检测功效。。。。旁边是一颗小的泄压孔。。。。

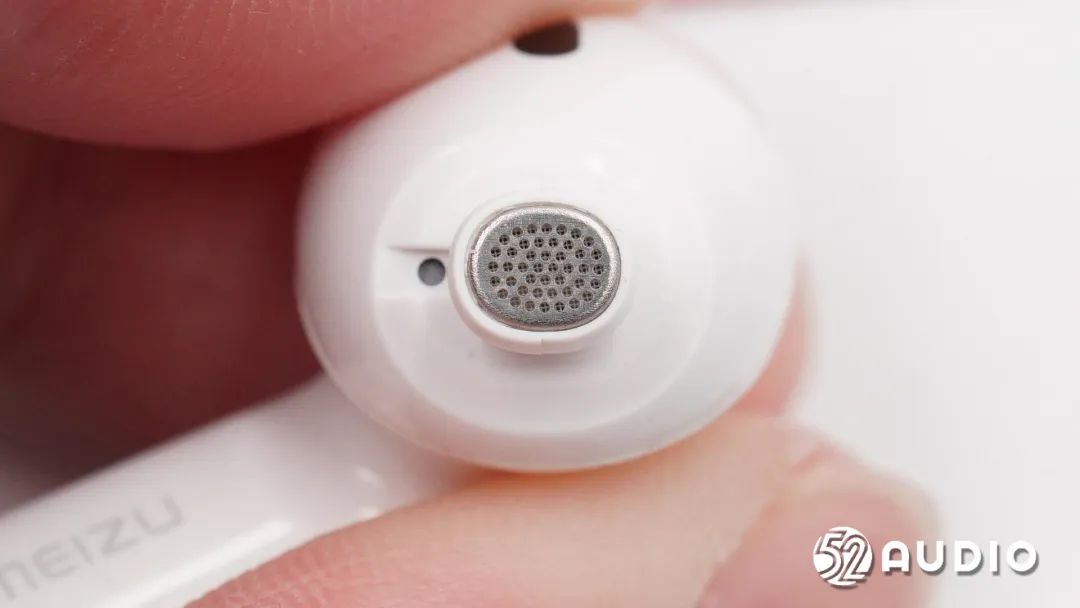

取掉耳塞，，，耳机出音嘴特写，，，接纳金属网罩防护。。。。内部设置有后馈降噪麦克风，，，用于拾取耳道内部情形噪音。。。。

耳机调音孔特写，，，用于包管音腔内空气流通，，，提升声学性能。。。。

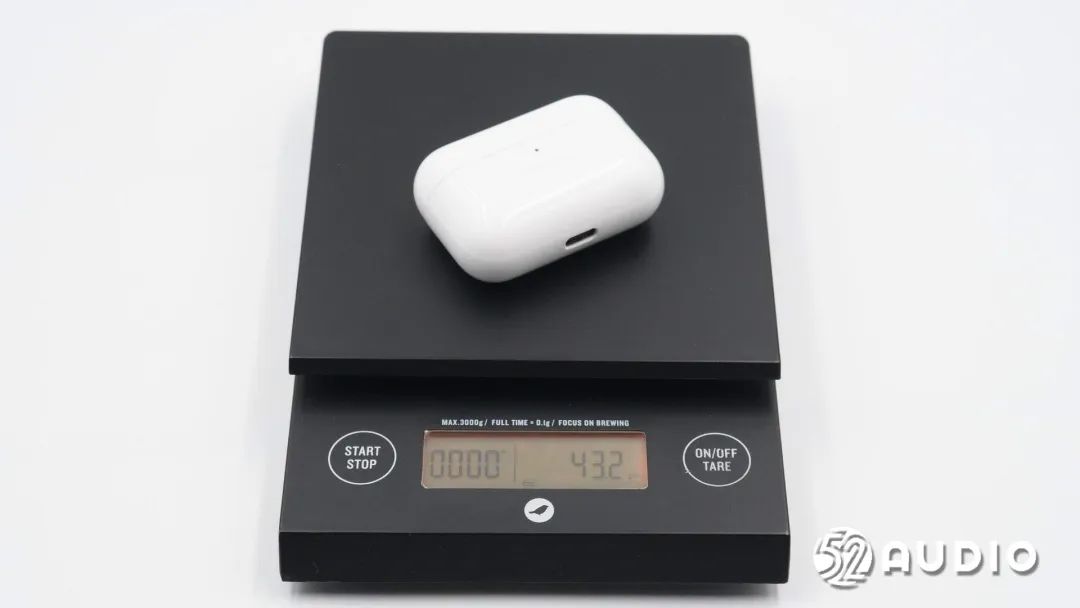

经我爱音频网实测，，，魅族POP Pro真无线降噪耳机整体重量约为43.2g。。。。

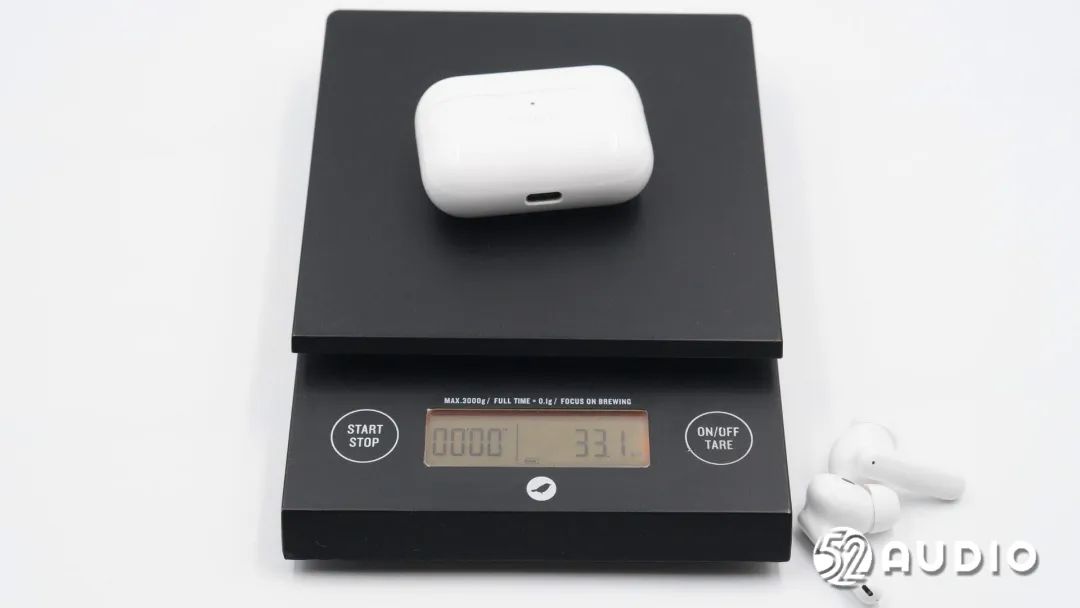

充电盒重量约为33.1g。。。。





两只耳机重量约为10.2g。。。。

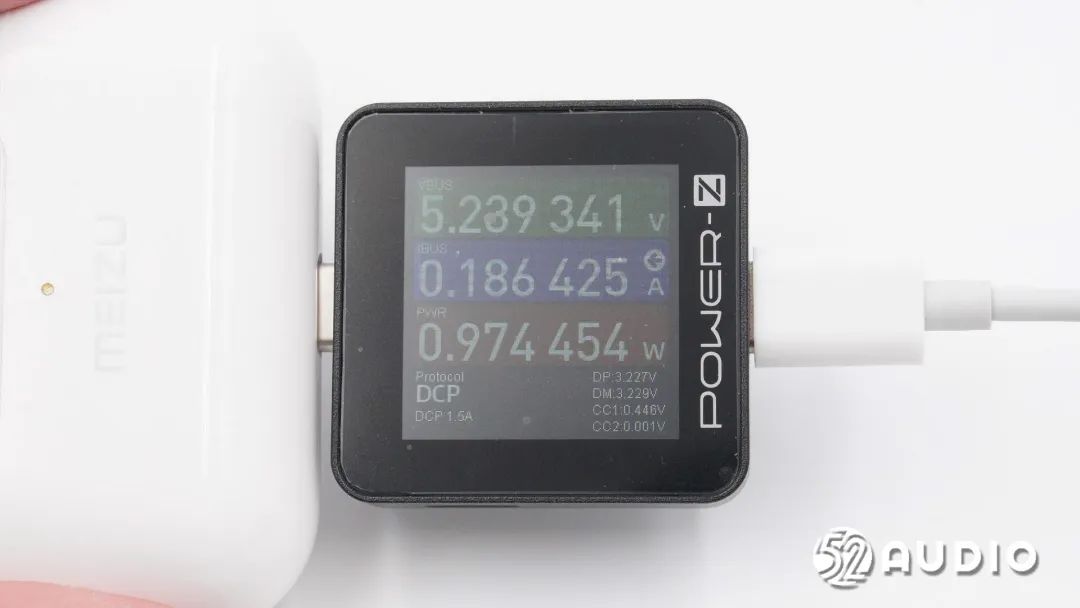

我爱音频网接纳CHARGERLAB POWER-Z KM002C对魅族POP Pro真无线降噪耳机举行有线充电测试，，，充电功率约为0.97W。。。。

























二、魅族POP Pro真无线耳机拆解

从上文中我们相识了魅族POP Pro真无线降噪耳机的整体外观设计，，，下面进入拆解部分，，，看看内部结构设置信息~

充电盒拆解

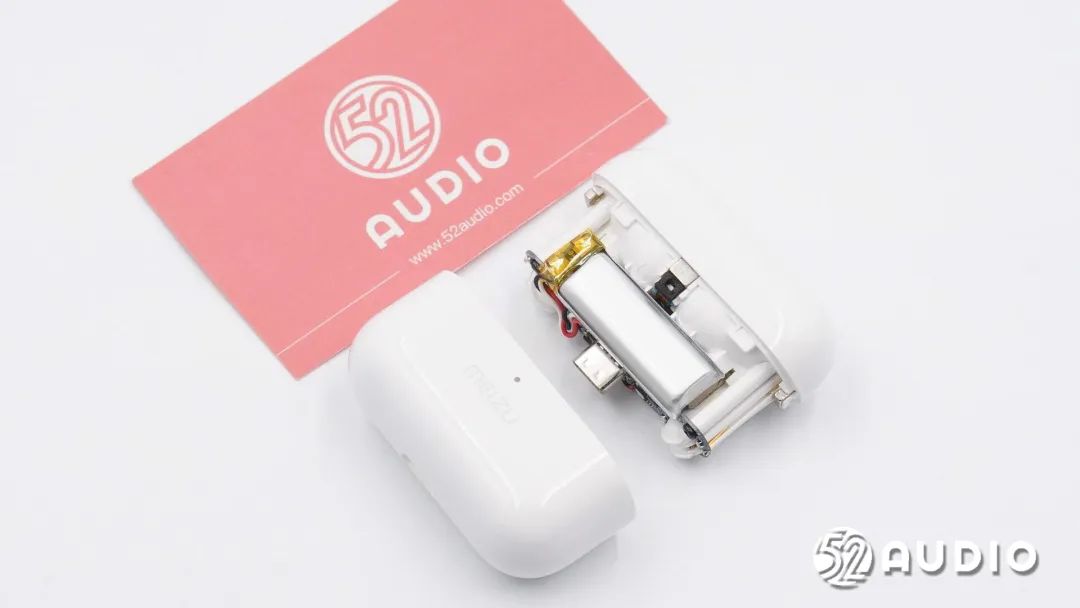

撬开充电盒，，，取出座舱结构。。。。



充电盒外壳内侧指示灯导光柱特写。。。。

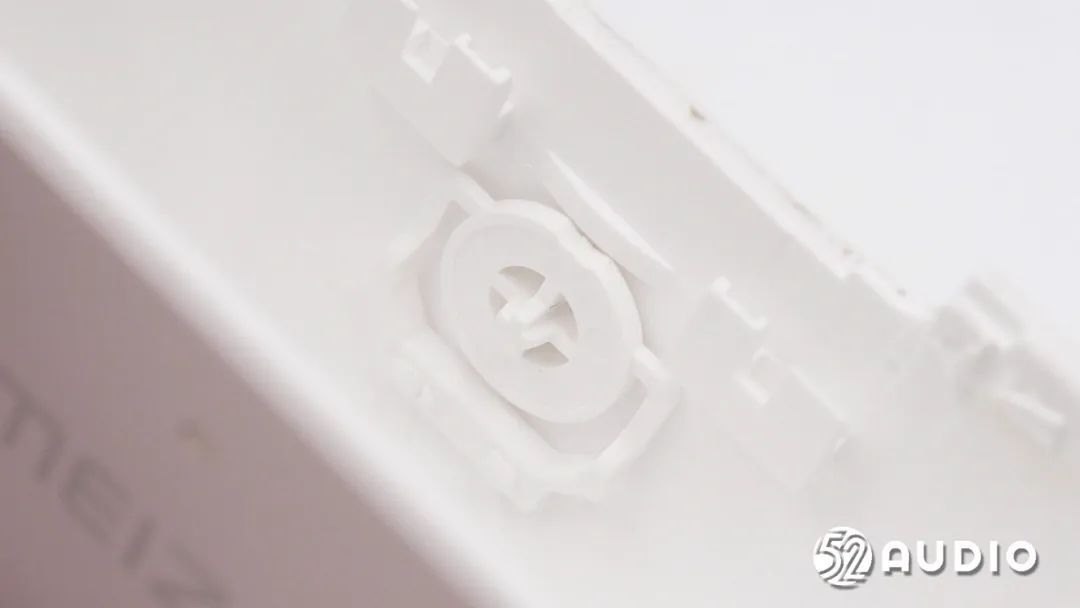

蓝牙配对功效按键键帽结构特写。。。。



充电盒座舱一侧结构一览，，，设置有电池单位和指示灯。。。。

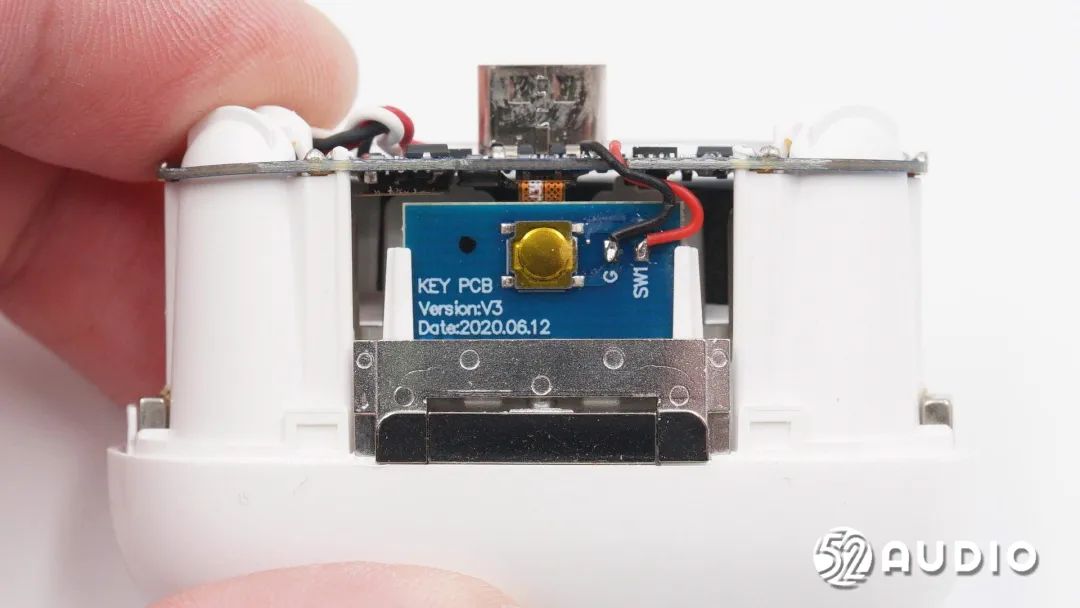

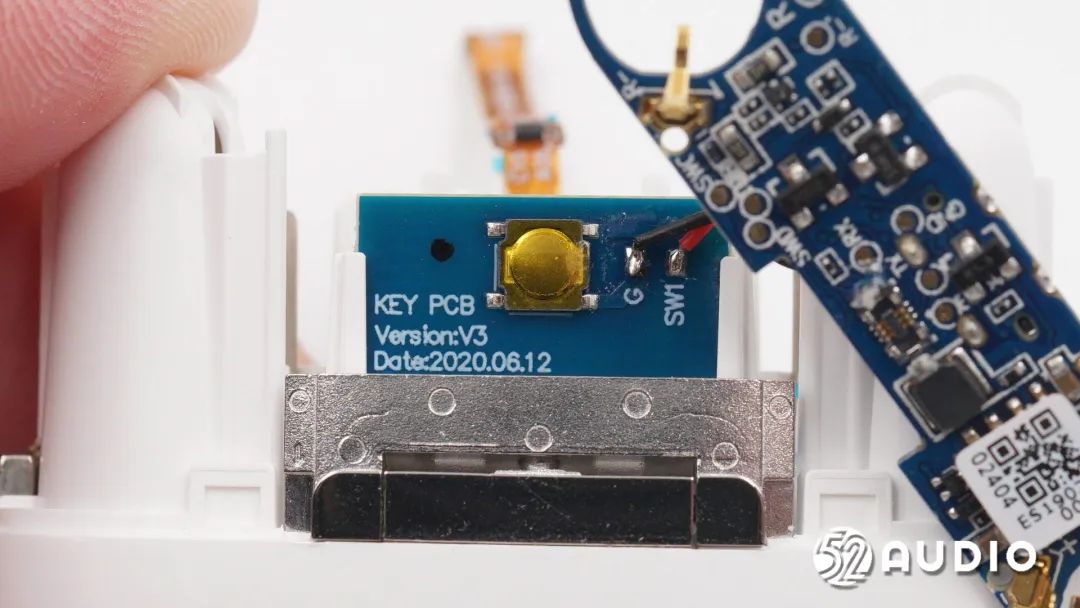

充电盒座舱另外一侧结构一览，，，设置有功效按键的PCB板，，，通过焊接的导线毗连到主板。。。。

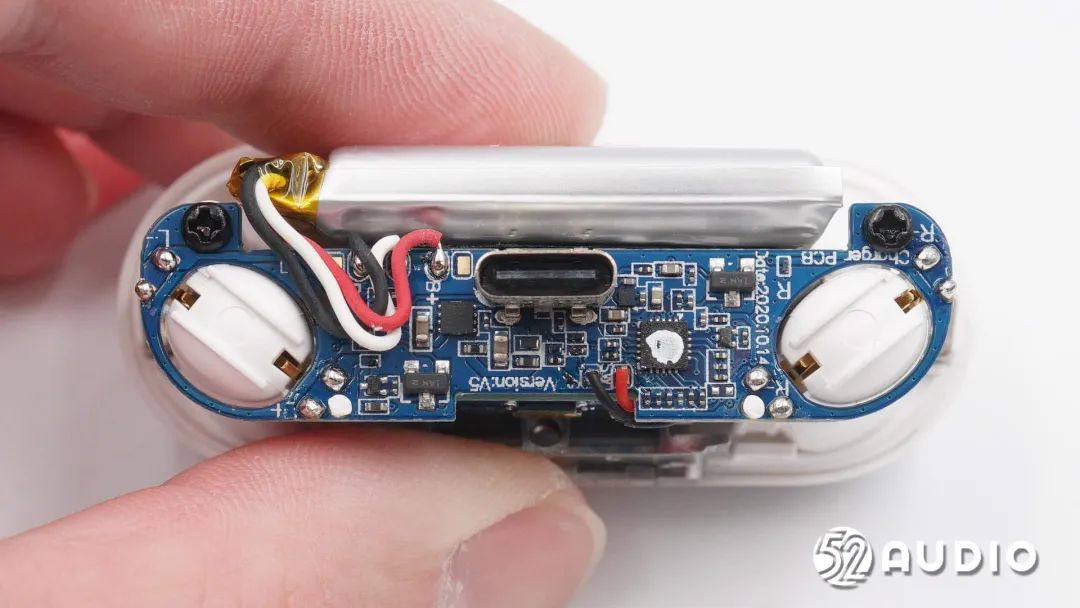

充电盒主板位于座舱底部。。。。

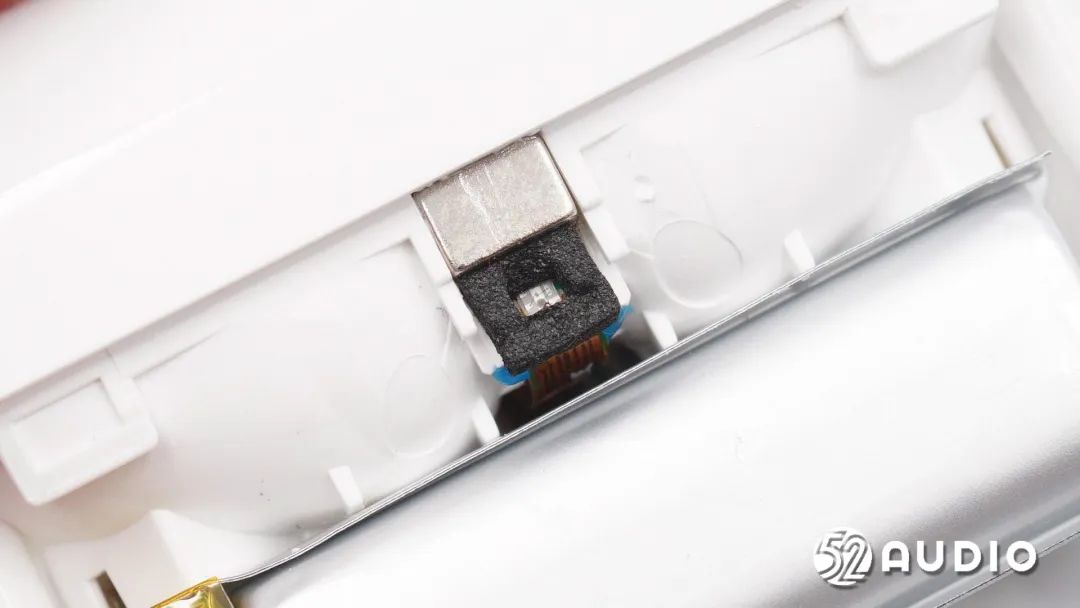

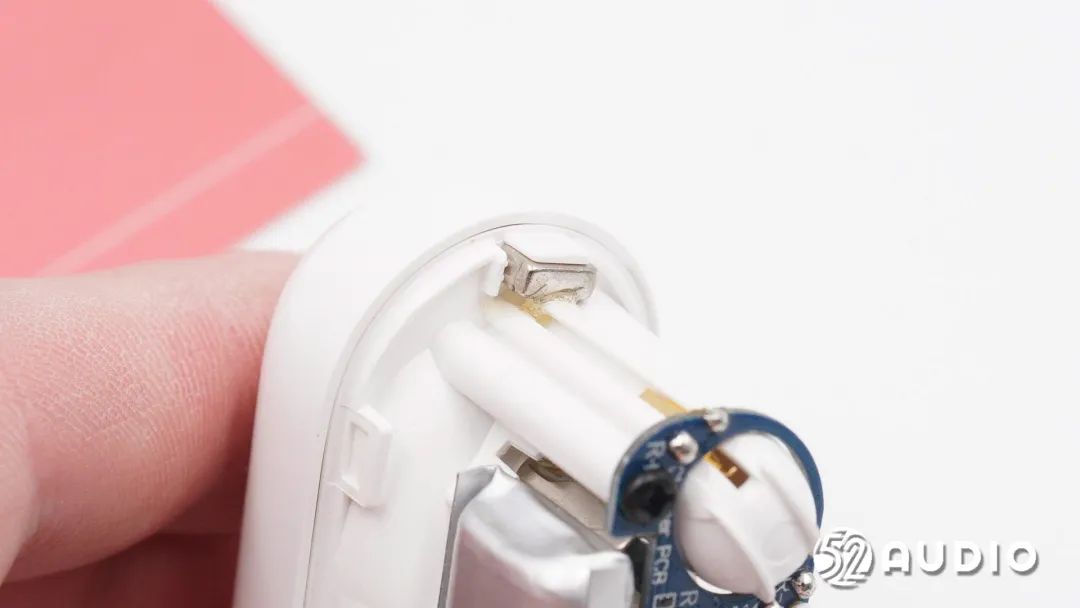

充电盒侧边用于吸附耳机的磁铁特写。。。。





用于毗连充电盒盖的磁铁和指示灯特写。。。。

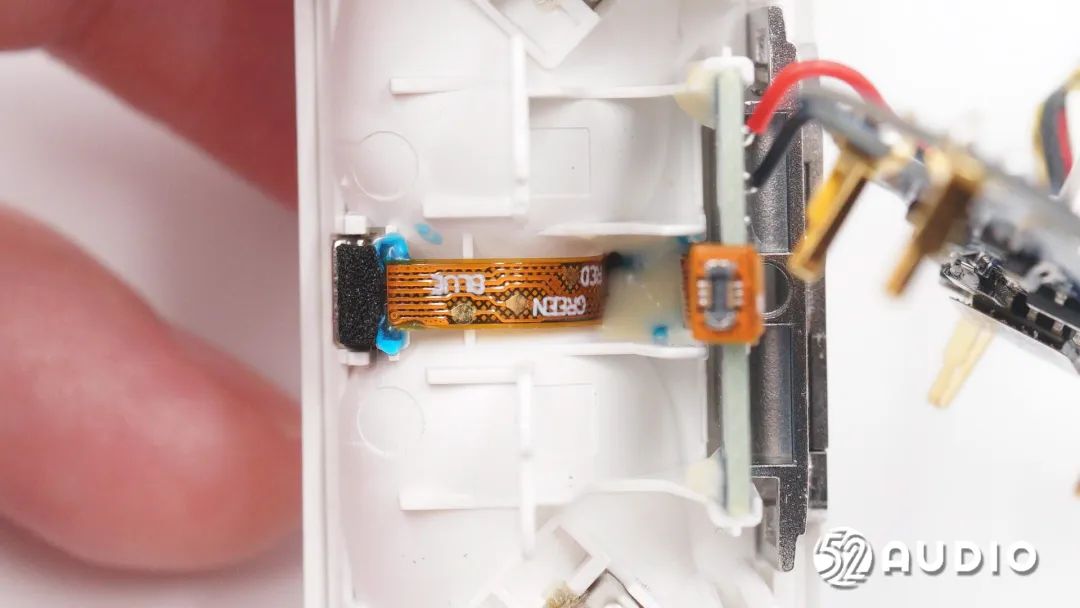

座舱底部设置有一条FPC排线，，，用于毗连指示灯和霍尔元件。。。。

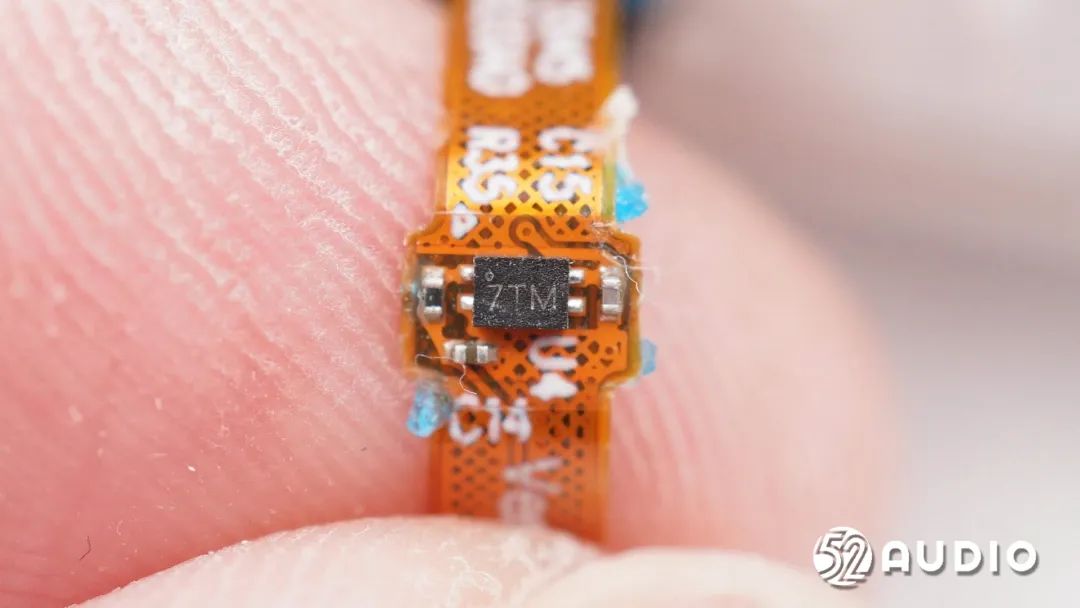

丝印7TM的霍尔元件，，，用于感知充电盒开启/关闭时的磁场转变，，，进而通知充电盒MCU和耳机与已毗连装备配对或断开毗连。。。。

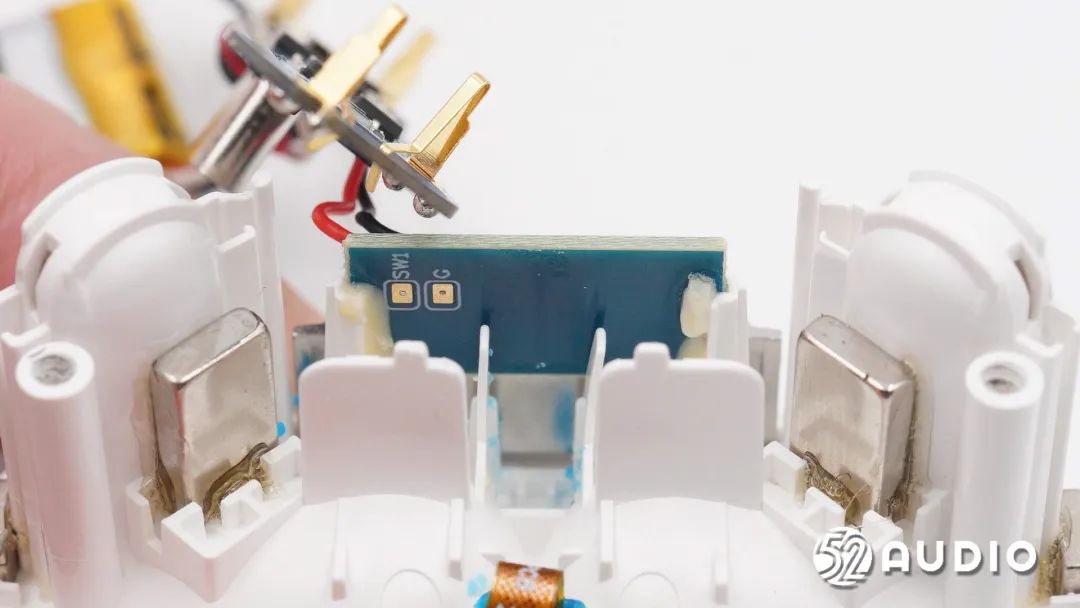

卸掉螺丝取掉主板和电池，，，PCB小板另外一侧没有元器件；；；座舱上还牢靠有两块磁铁，，，用于更好的吸附牢靠耳机。。。。



用于蓝牙配对毗连的微动按键特写。。。。

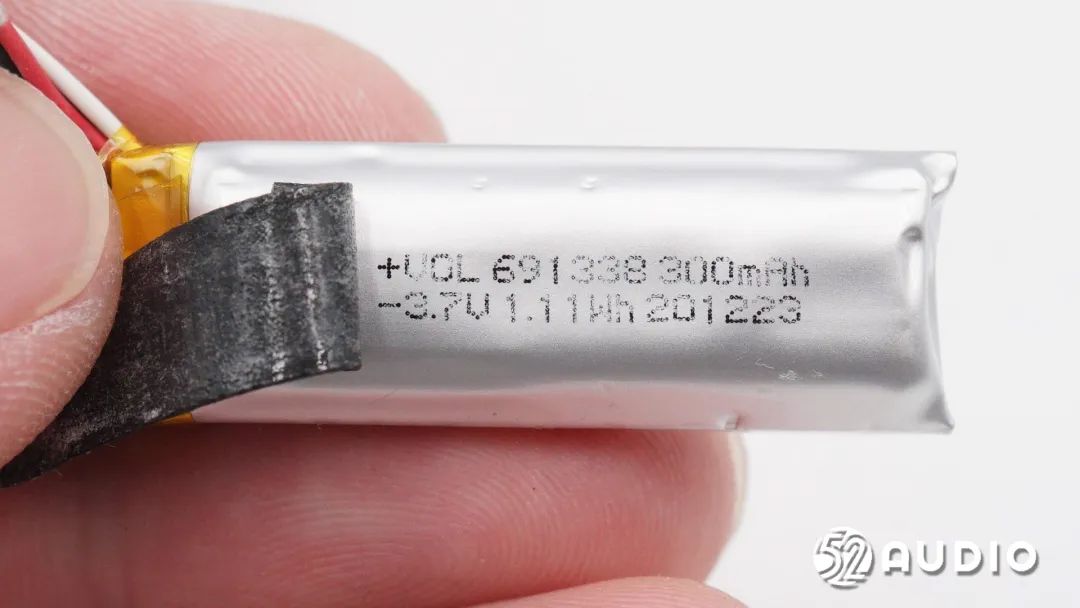

充电盒内锂离子电池型号：VDL691338，，，额定容量：300mAh/1.11Wh，，，额定电压：3.7V，，，来自VDL紫建电子。。。。

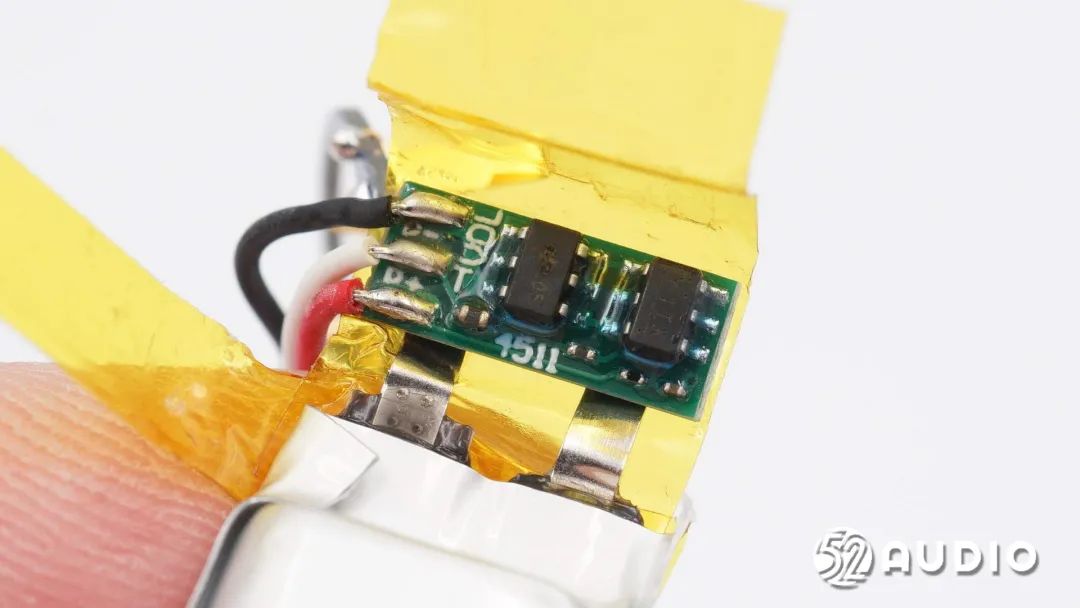

电池配备有电路；；；ぐ，，，；；；ぐ迳仙柚糜酗绫；；；IC和MOS管以及热敏电阻。。。。

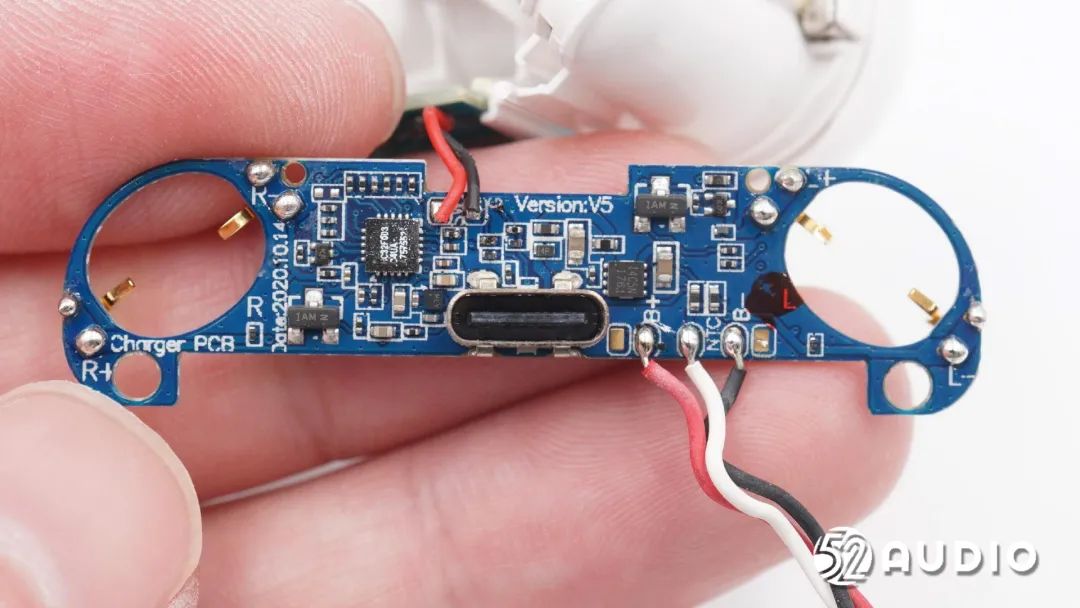

充电盒主板一侧电路一览。。。。



充电盒主板另外一侧电路一览。。。。

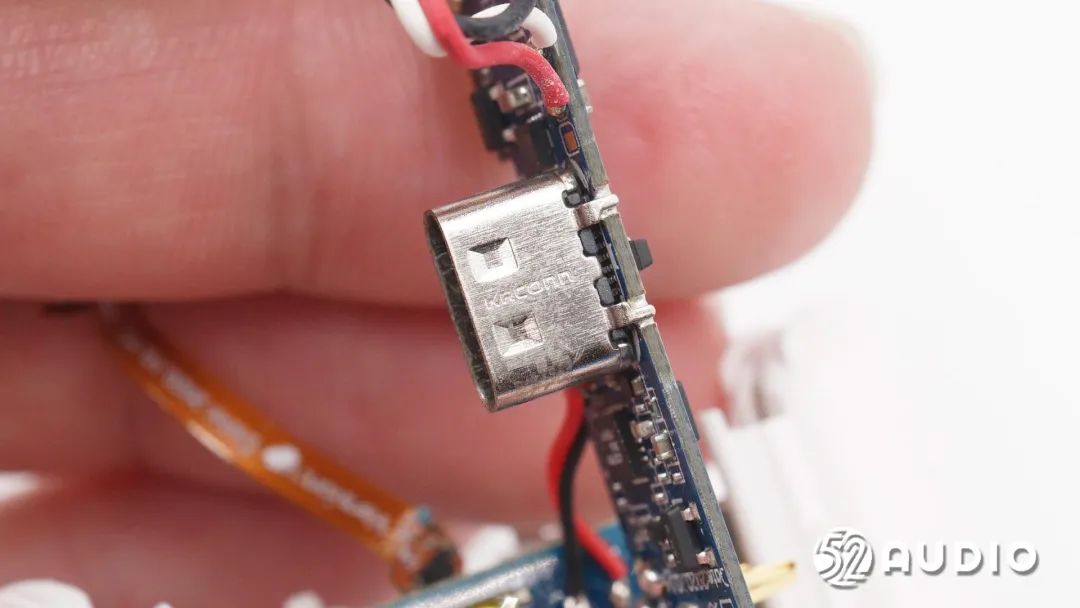

Type-C充电母座特写，，，过孔焊接牢靠。。。。

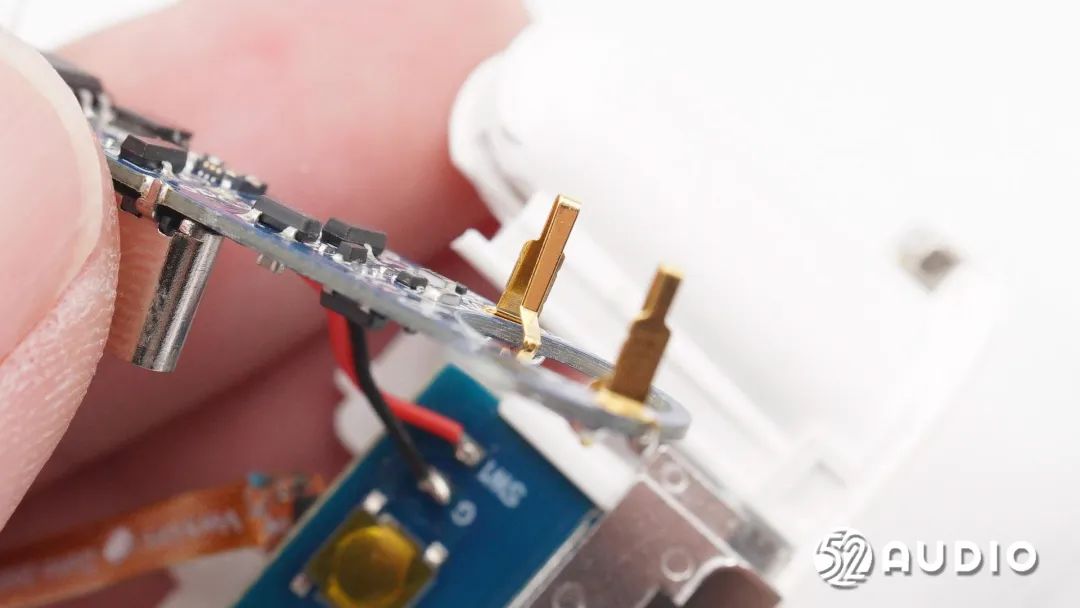

充电盒为耳机充电的金属弹片特写，，，

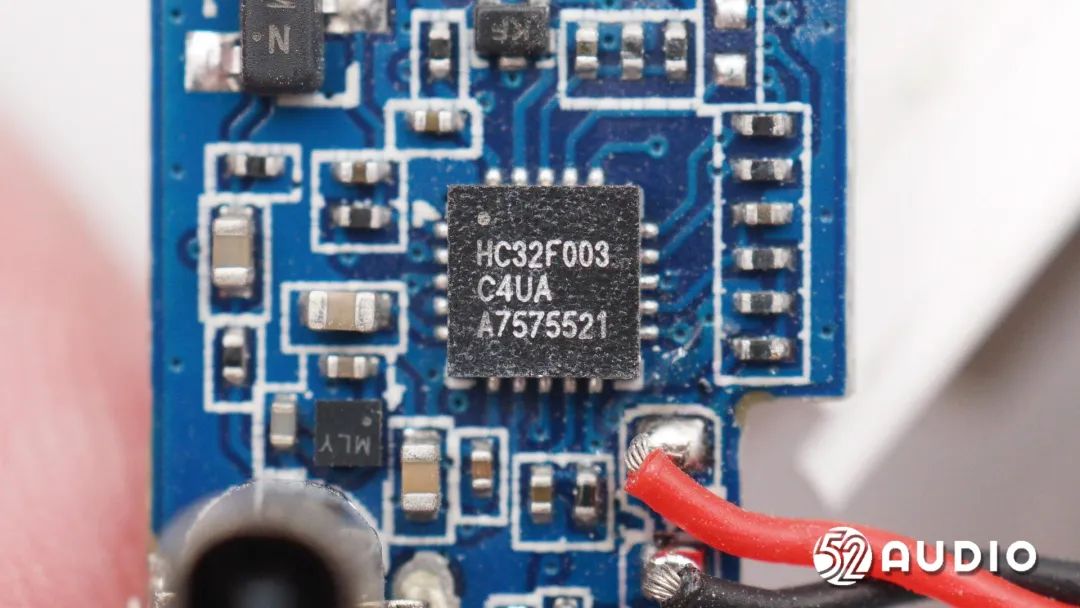

HDSC华泰半导体HC32F003C4UA单片机，，，用于充电盒整机控制。。。。HC32F003系列/HC32F005系列是低引脚数、宽电压事情规模的MCU。。。。

集成12位1M SPS高精度SARADC以及集成了较量器、多路UART、SPI、I2C等富厚的通讯外设，，，具有高整合度、高抗滋扰、高可靠性的特点。。。。本产品内核接纳Cortex-M0+内核，，，配合成熟的Keil&IAR调试开发软件，，，支持C语言及汇编语言，，，汇编指令。。。。

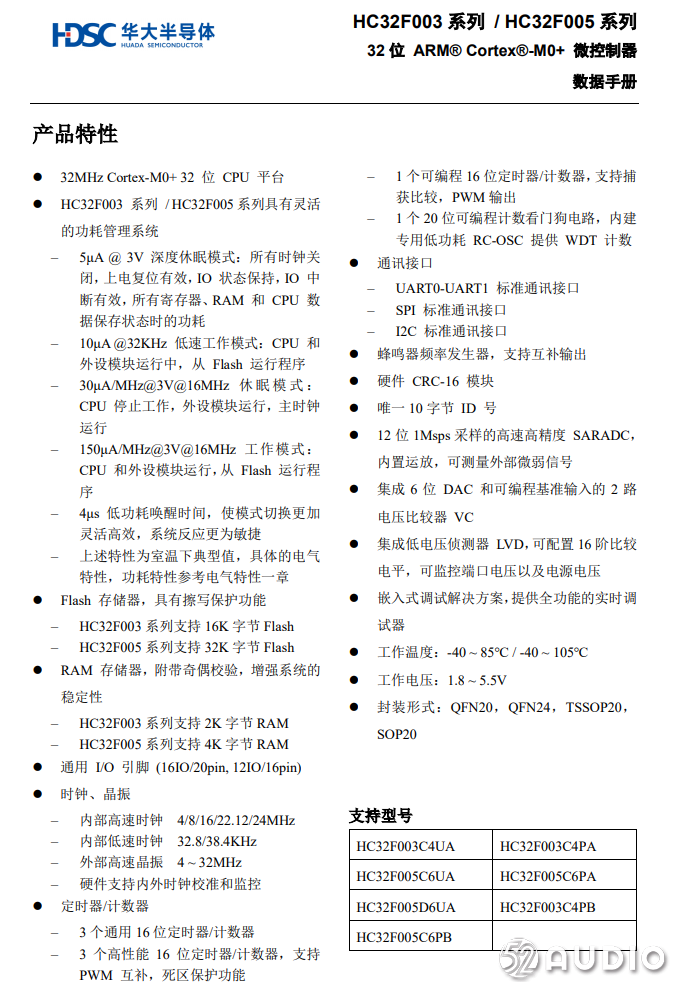

HDSC华泰半导体 HC32F003C4UA详细资料。。。。

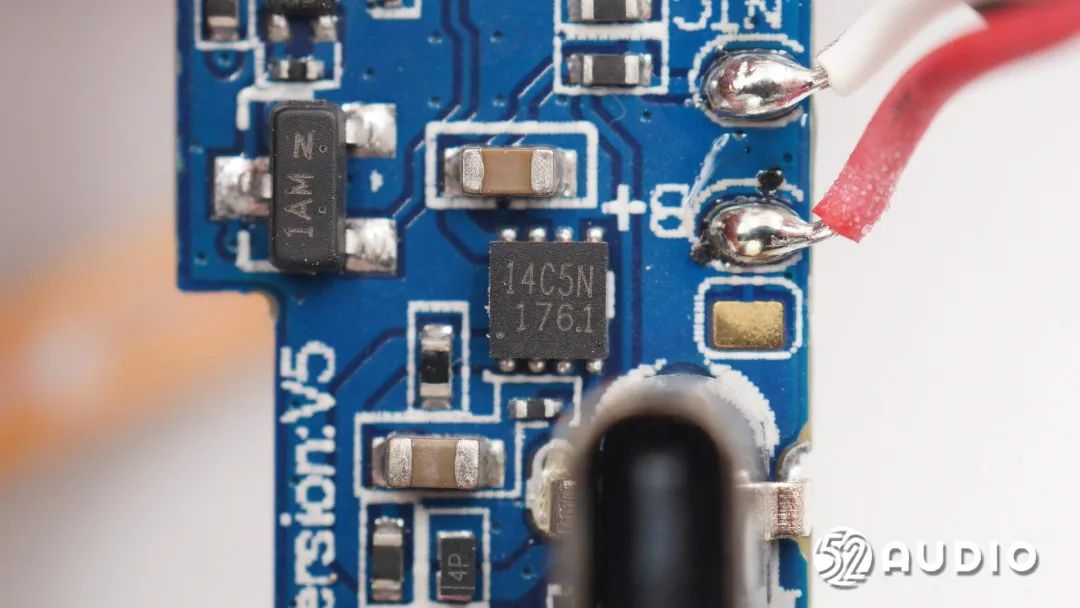

Prisemi芯导科技P14C5N为过压过流；；；ば酒，，，P14C5N支持输入过压和欠压；；；，，，电路启动后的过流；；；。。。。当输入电压凌驾输入过压；；；ゃ兄凳，，，器件会关闭内置的MOSFET断开输入和输出的毗连。。。。



Prisemi芯导科技 P14C5N支持最高30V输入电压，，，支持3A输出电流。。。。内置55mΩ导阻开关管，，，具有50ns超快过压响应时间，，，支持可编程的过电流；；；，，，过压；；；ぶС4.5-16V规模，，，可使用外部分压电阻设置，，，或将电压设定引脚接地，，，使用牢靠6.8V过压；；；。。。。同时芯片还内置过热；；；すπ，，，支持控制引脚控制开关。。。。



Prisemi芯导科技 P14C5N支持手持和便携装备以及电脑外设，，，USB装备等应用，，，为这些装备提供可靠的过压；；；ず凸鞅；；；，，，避免过压销毁装备或者过流销毁接口，，，提升用户使用体验并降低售后概率。。。。P14C5N接纳小巧的DFN2*2-8L封装，，，知足小体积应用。。。。



据我爱音频网拆解相识到，，，包括小米、OPPO、一加、声阔、小度、黑鲨、魔声等品牌旗下的多款TWS耳机产品已大宗接纳了芯导科技电源治理类芯片。。。。

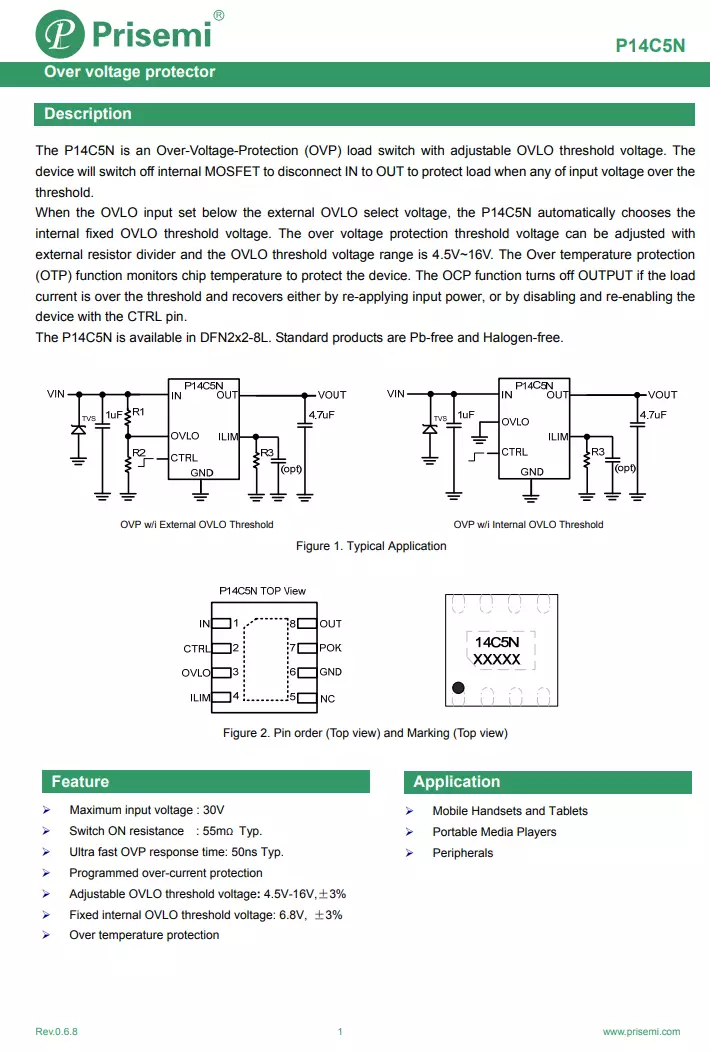

Prisemi芯导P14C5N详细资料图。。。。

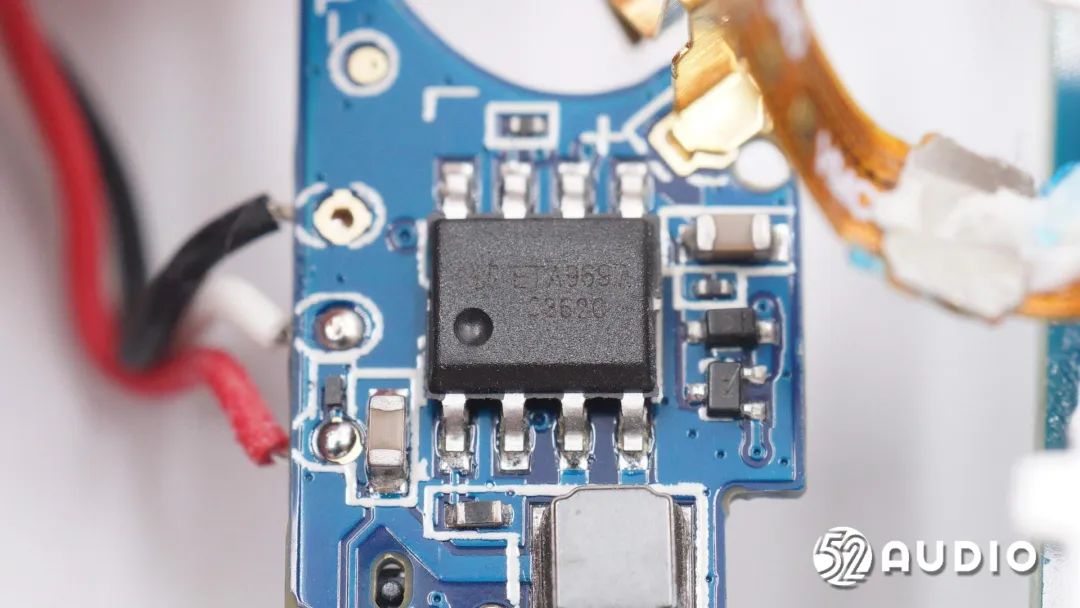

ETA钰泰半导体ETA9697电源治理芯片，，， 是一颗专门针对低功耗，，，高性能设计的蓝牙充电盒充放二合一解决计划，，，认真充电盒内置电池的充放电治理。。。。



ETA9697接纳ESOP8封装，，，集成了16V耐压的线性充电器和5V同步升压变换器；；；5V升压？
？？？？？，，，功耗低至1.7uA，，，可支持0.4A最大升压输出，，，且可以通过控制ENBST引脚，，，来开关5V输出；；；内置1.4MHz的开关频率，，，可以使用小体积的2.2uH电感器，，，是理想的蓝牙充电仓二合一解决计划。。。。



据我爱音频网拆解相识到，，，现在已有华为、小米、荣耀、一加、闲步者、Redmi、红魔、realme、万魔、声阔、绿联、紫米、倍思等众多品牌旗下的音频产品接纳了钰泰半导体的电源治理芯片。。。。

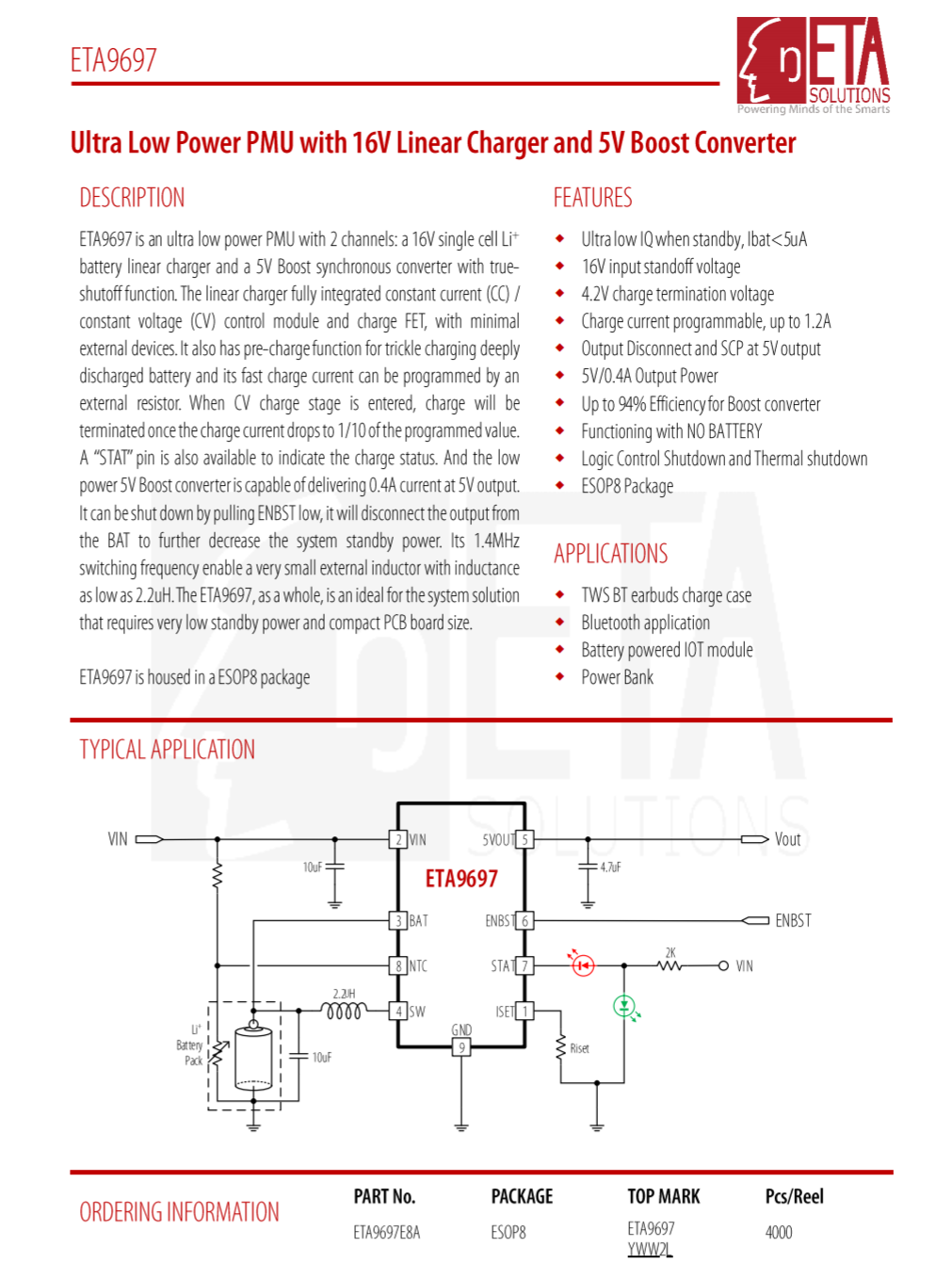

ETA钰泰半导体ETA9697详细资料图。。。。

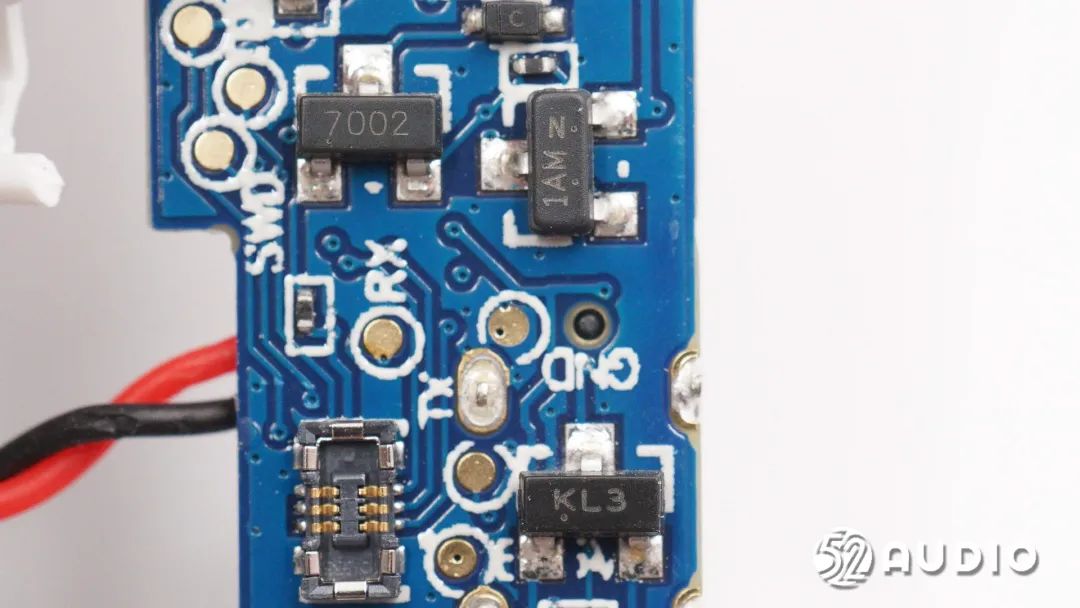

主板电路上的三颗三极管特写。。。。





























耳机拆解

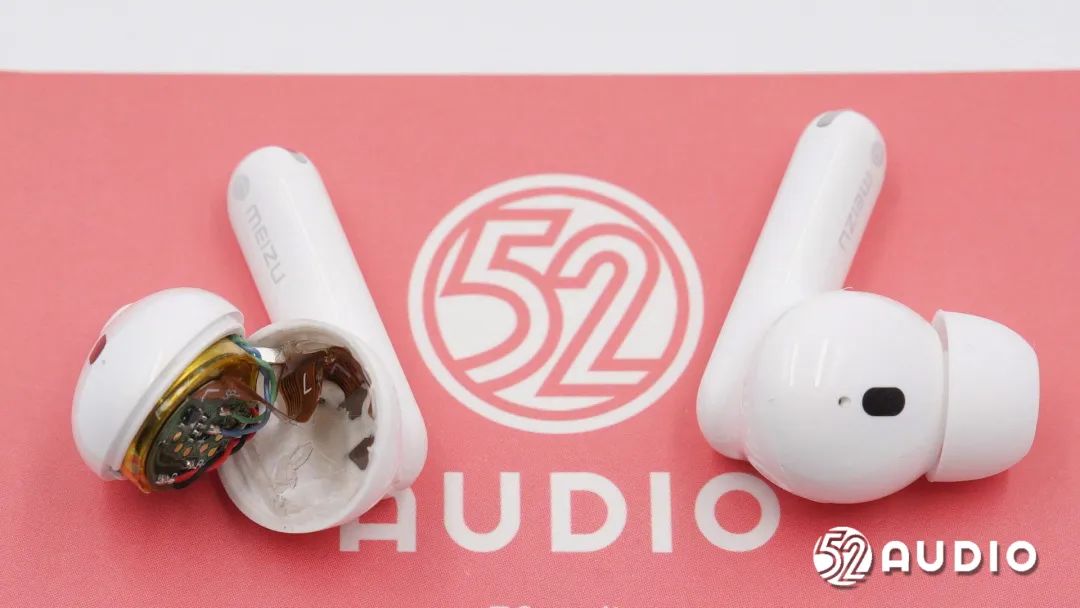

进入耳机拆解部分，，，沿合模线撬开腔体。。。。

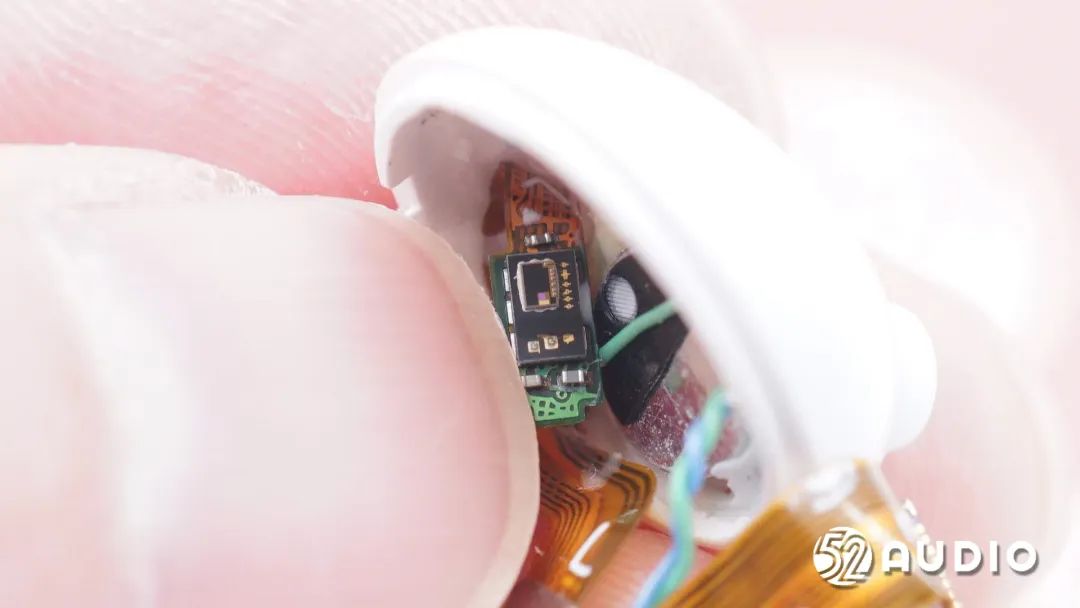

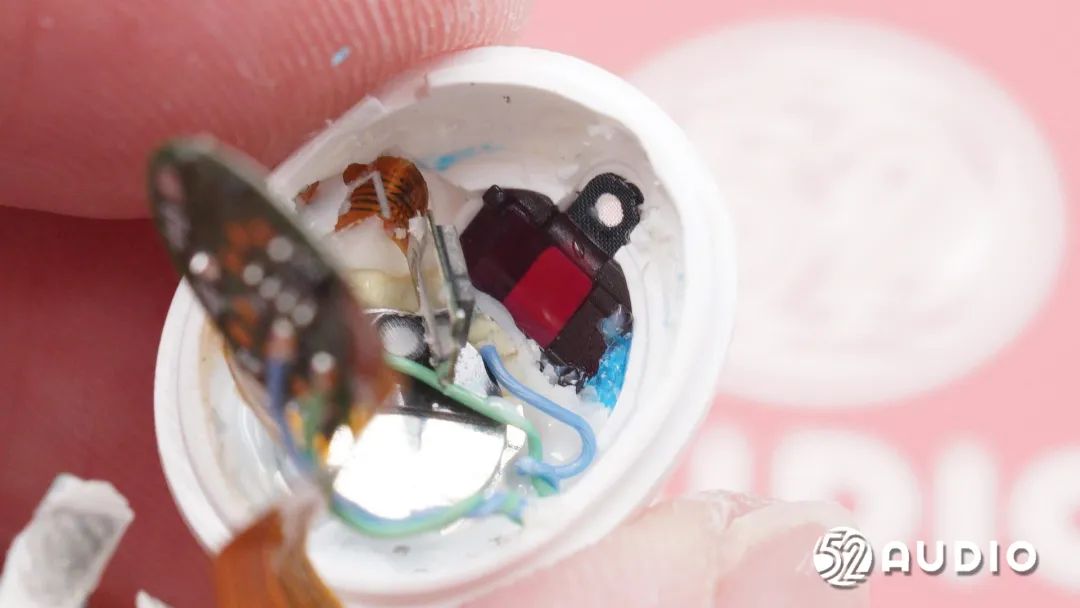

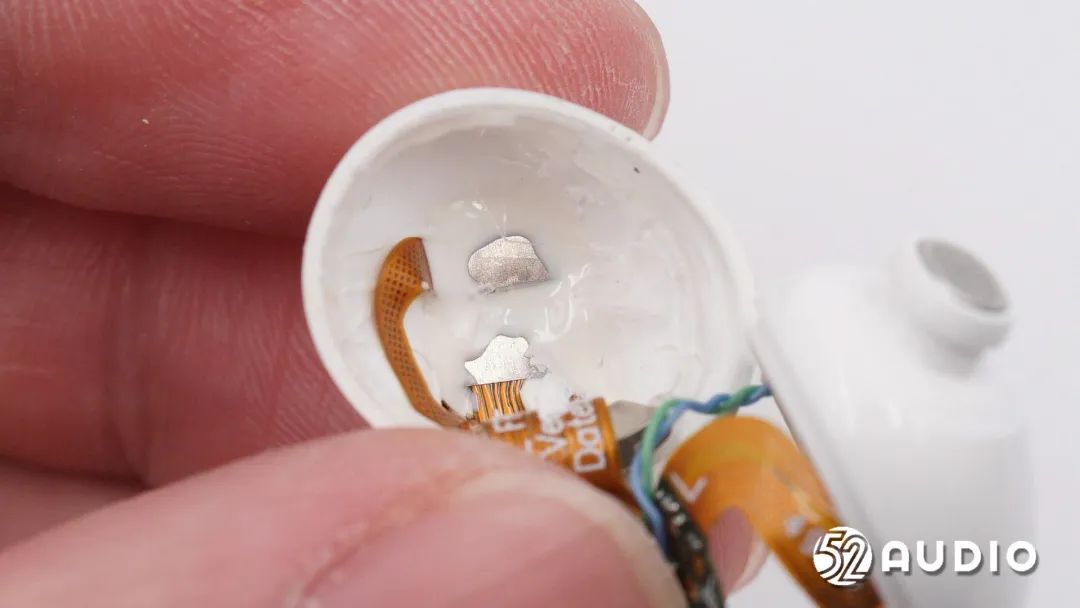

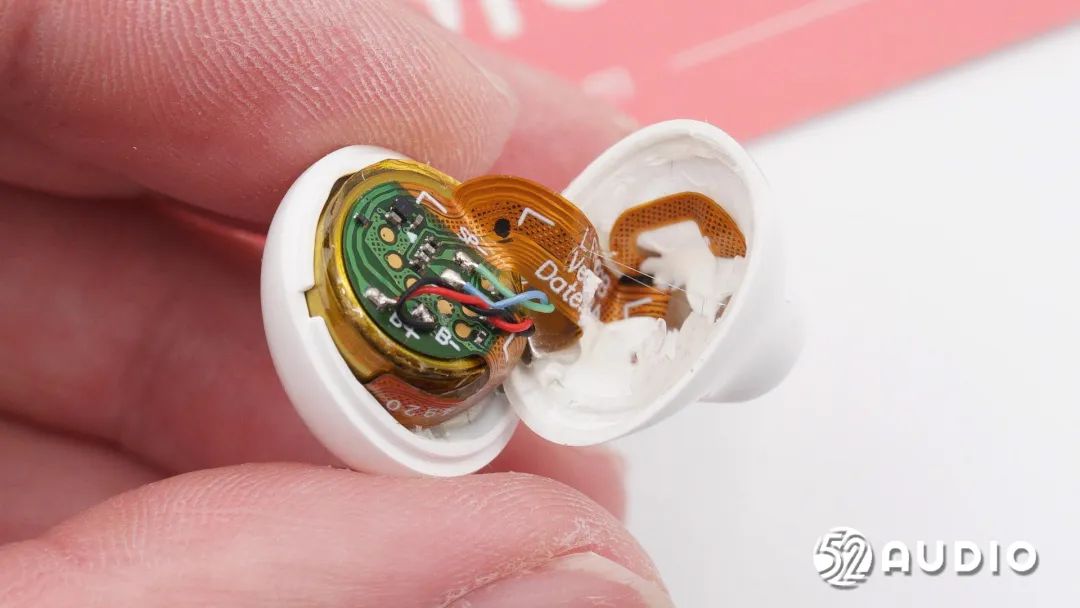

耳机头内部组件通过排线毗连到耳机柄内主板，，，电池上方贴有一片圆形小板。。。。







小板通过胶水牢靠在电池上。。。。

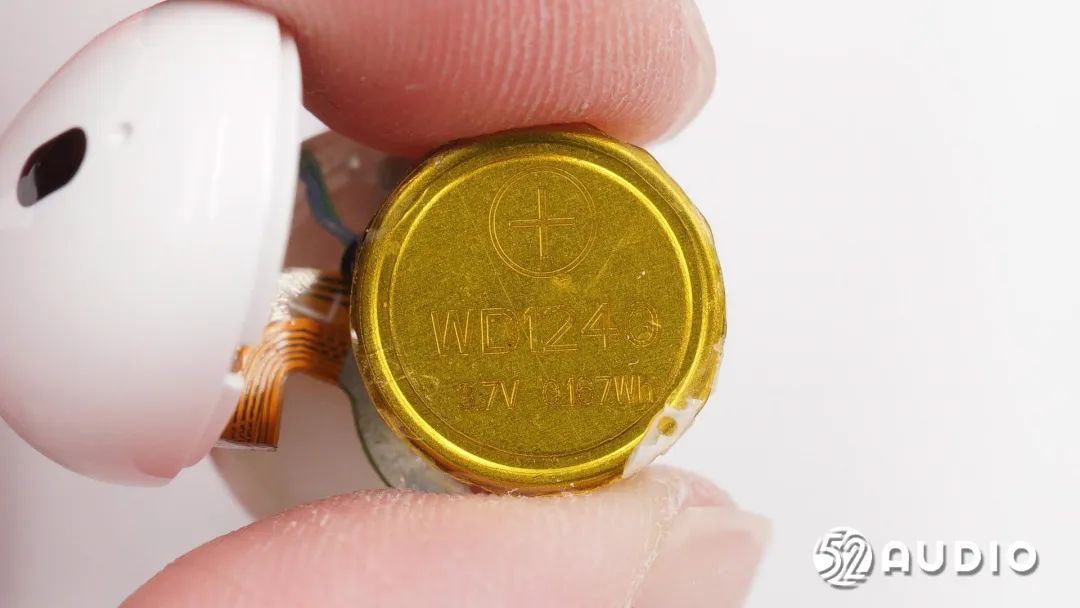

耳机内接纳了型号WD1240的钢壳扣式电池，，，电压：3.7V，，，容量：0.167Wh。。。。

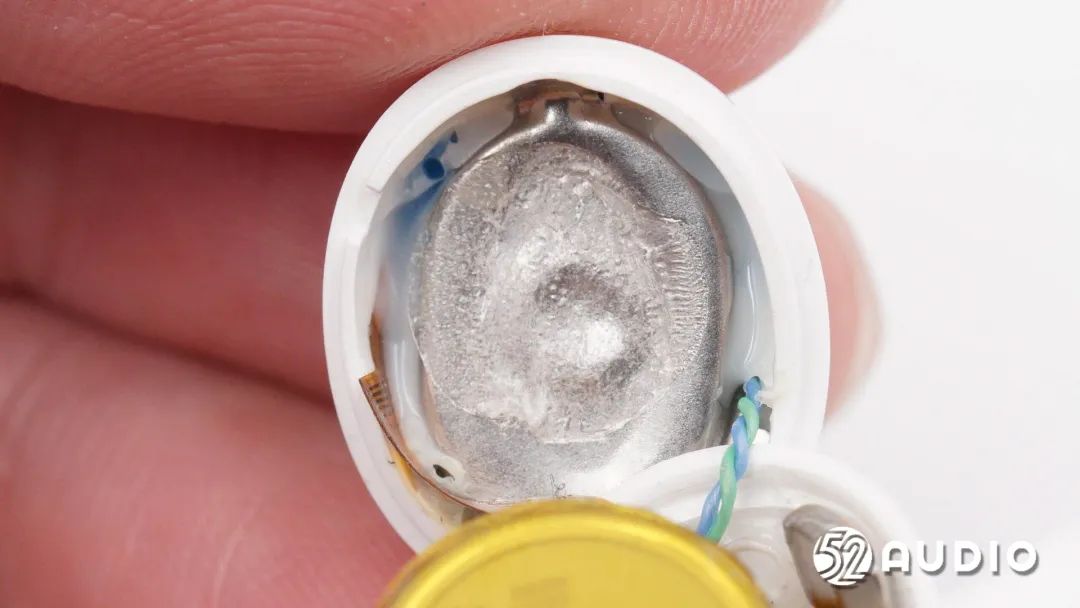

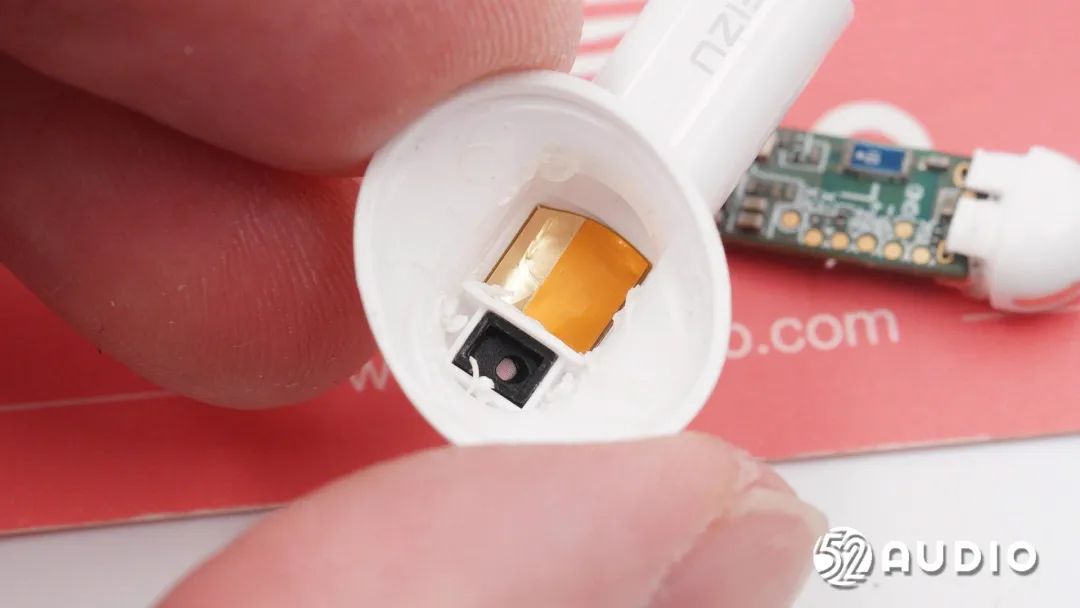

取出电池，，，前腔内部还设置有金属盖板隔离，，，用于降低滋扰，，，提升声学性能。。。。



钢壳扣式电池与一元硬币巨细比照。。。。

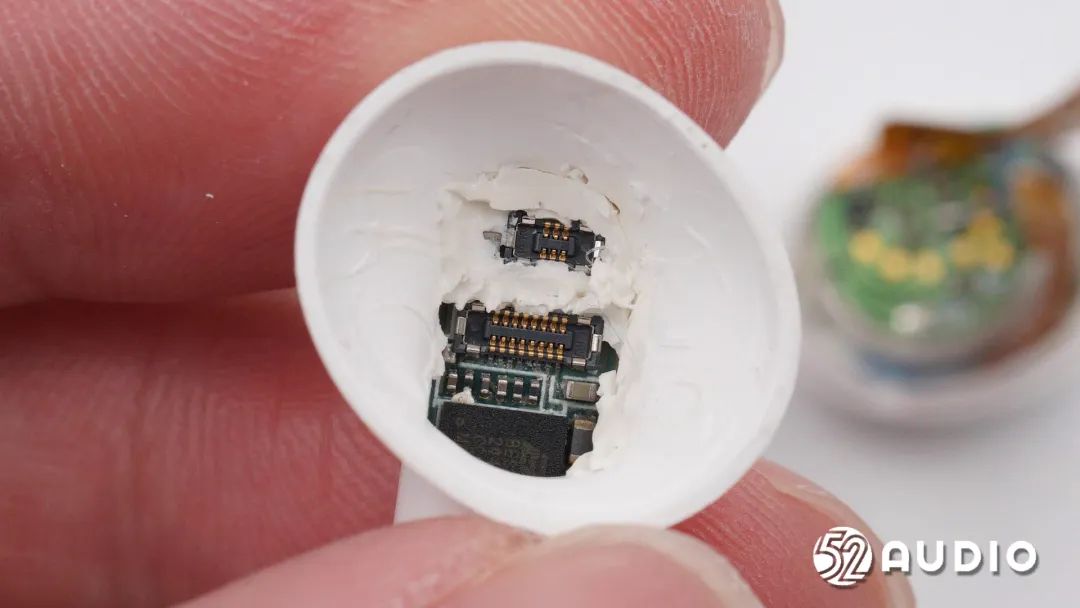

后腔内部结构一览，，，排线通过BTB毗连器毗连到主板，，，并设置有大宗胶水密封。。。。



挑开BTB毗连器，，，刮掉密封胶水，，，后腔底部设置有主板和前馈麦克风小板。。。。



取出麦克风小板，，，腔体内设置有密封橡胶罩，，，提升收音性能。。。。



前馈麦克风小板一侧设置有用于毗连主板的BTB毗连器母座。。。。

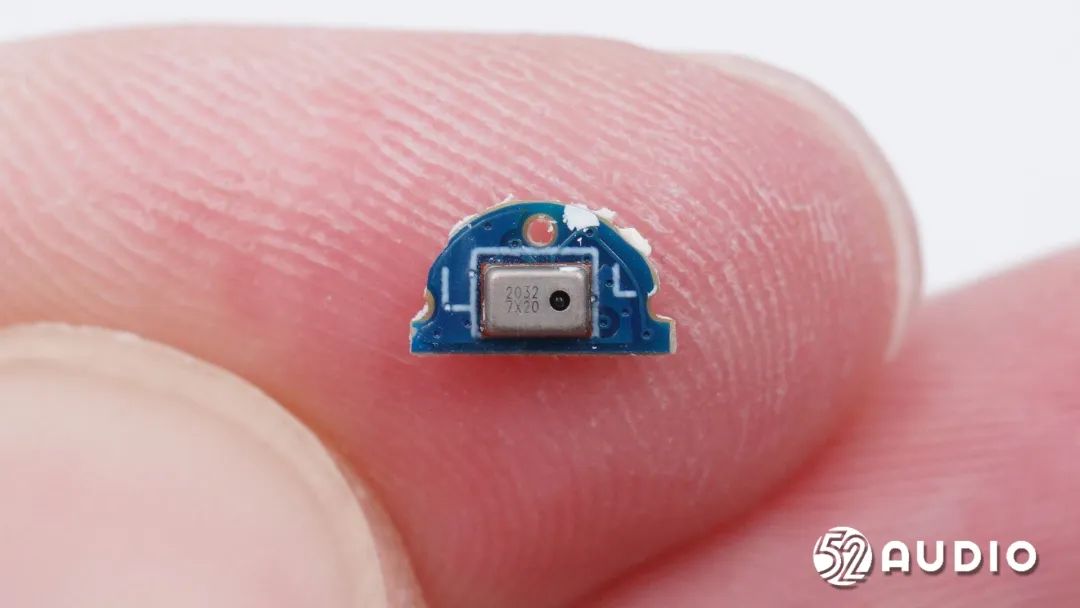

另外一侧是一颗镭雕2032 7X20的MEMS降噪麦克风，，，用于拾取外部情形噪音，，，来自永利集团电子。。。。



从底部抽出耳机柄内主板。。。。







主板下方有用于触控操作的电容式触摸检测贴片。。。。

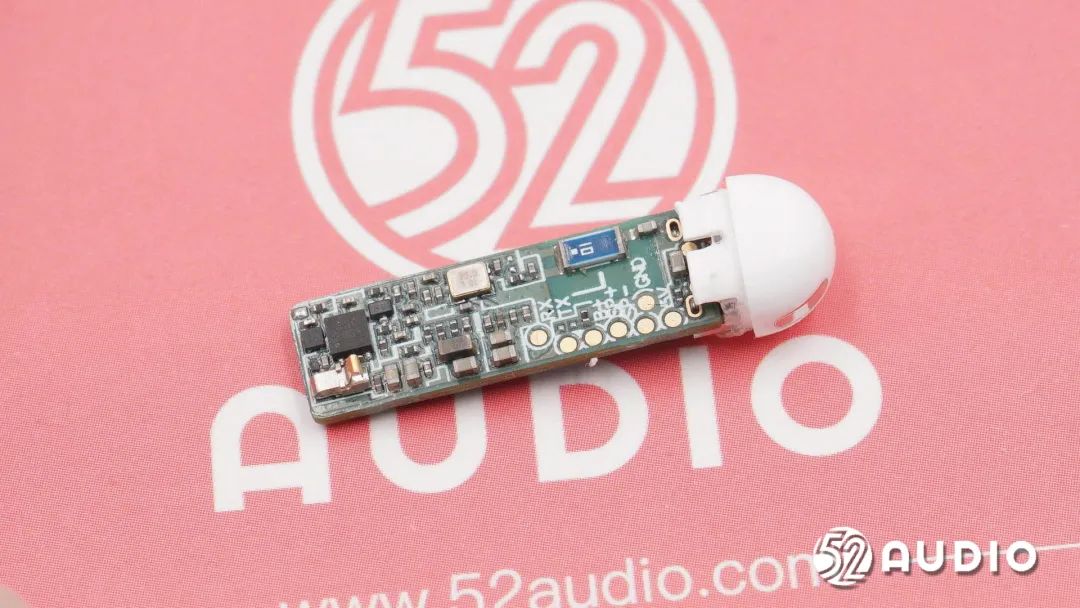

耳机柄内主板电路一览。。。。

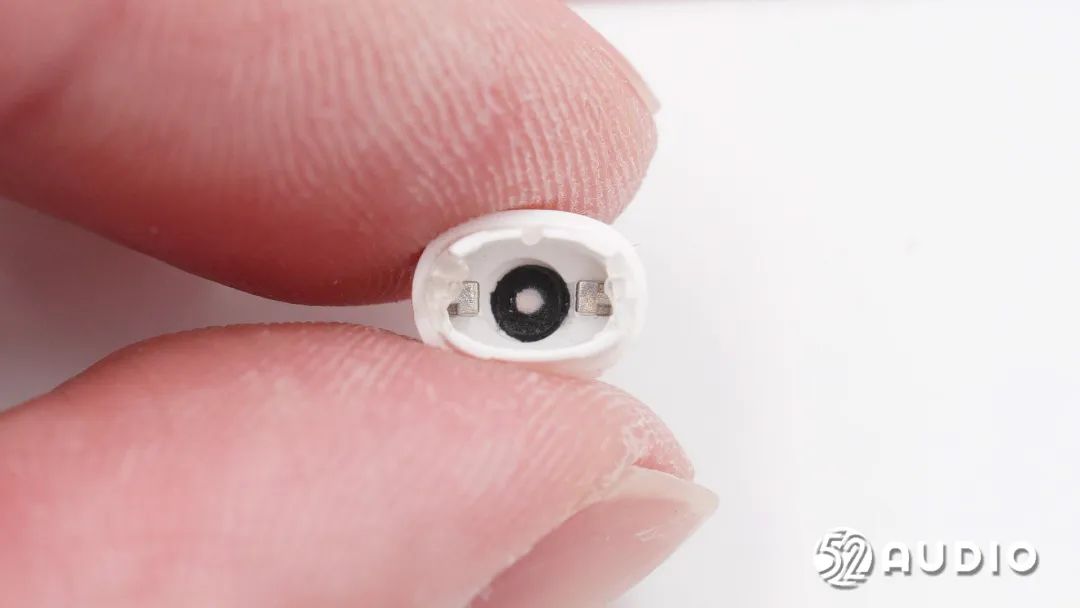

去掉耳机尾塞，，，内部设置有拾音麦克风和声学结构。。。。



尾塞内侧结构一览，，，麦克风开孔设置有海绵密封，，，提升收音性能。。。。

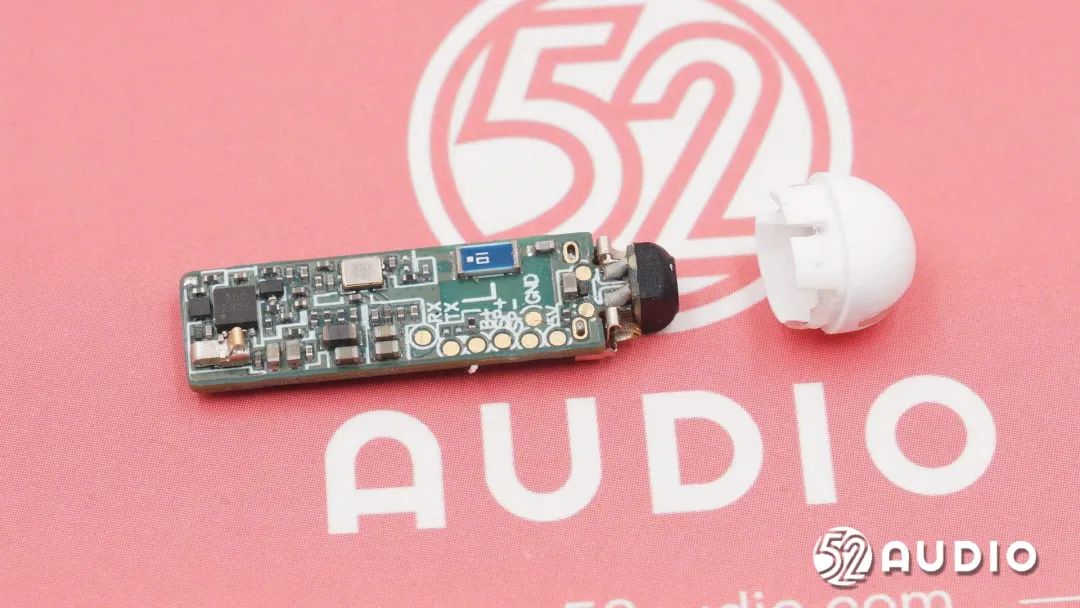

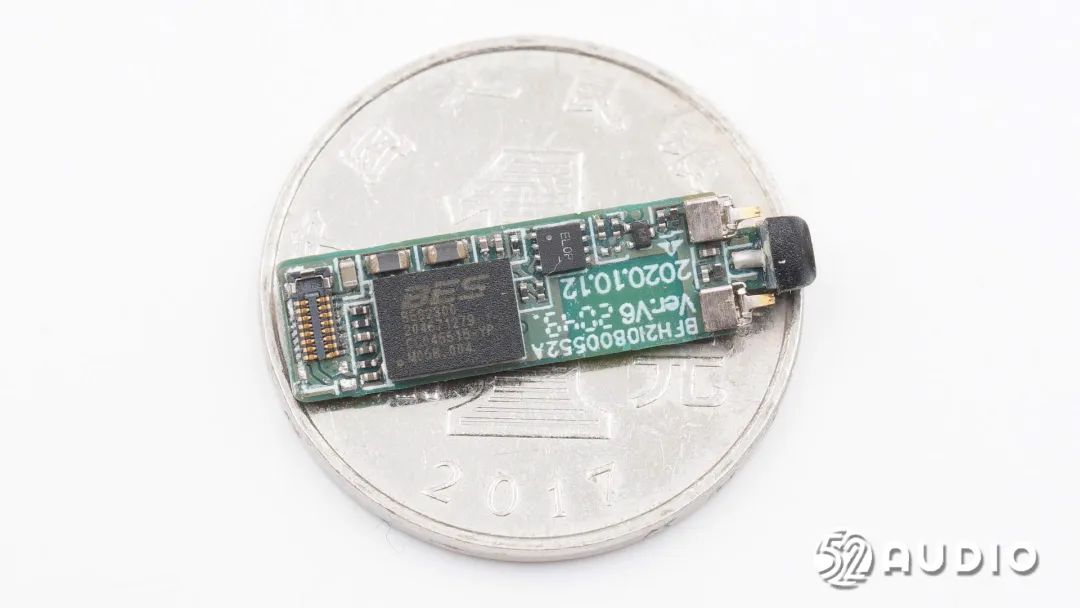

耳机主板与一元硬币巨细比照。。。。

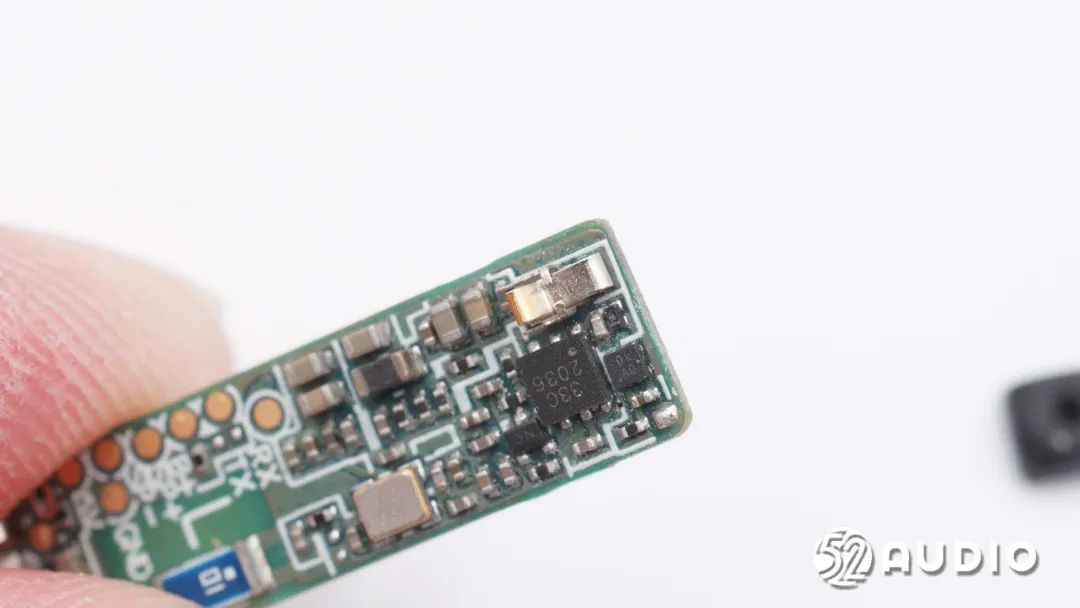

主板一侧电路一览。。。。









主板另外一侧电路一览。。。。

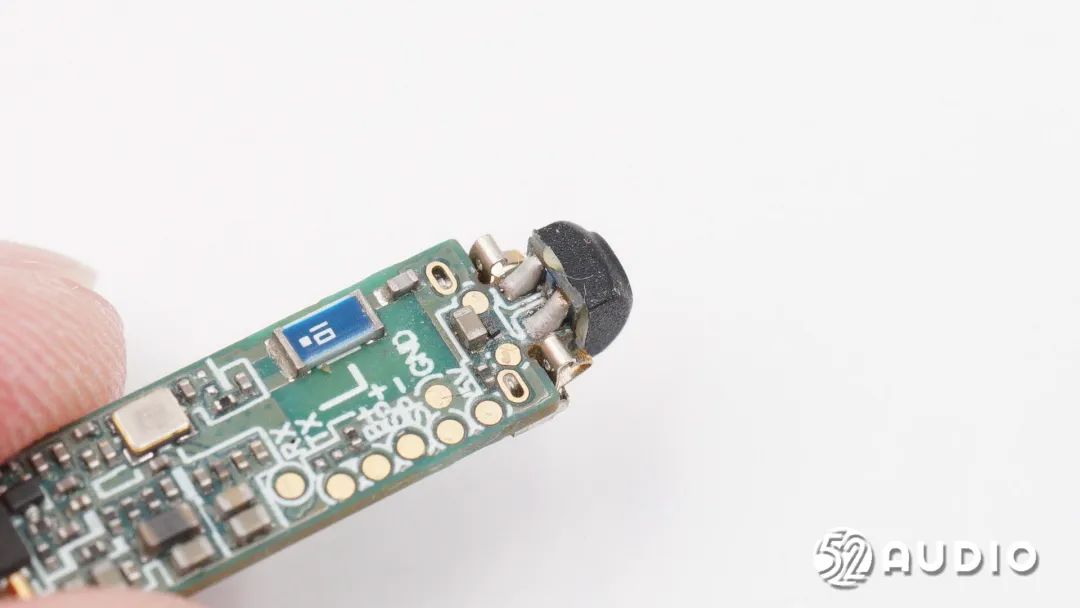

拾音麦克风小板笔直焊接于主板底部。。。。

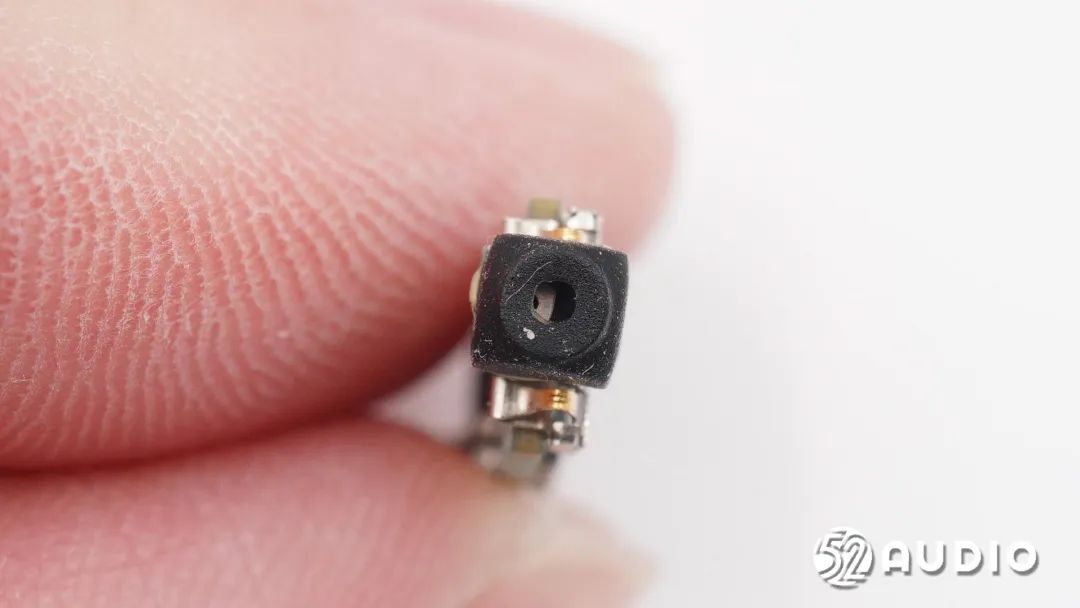

通话拾音麦克风上设置有橡胶罩密封，，，用以提升收音性能。。。。

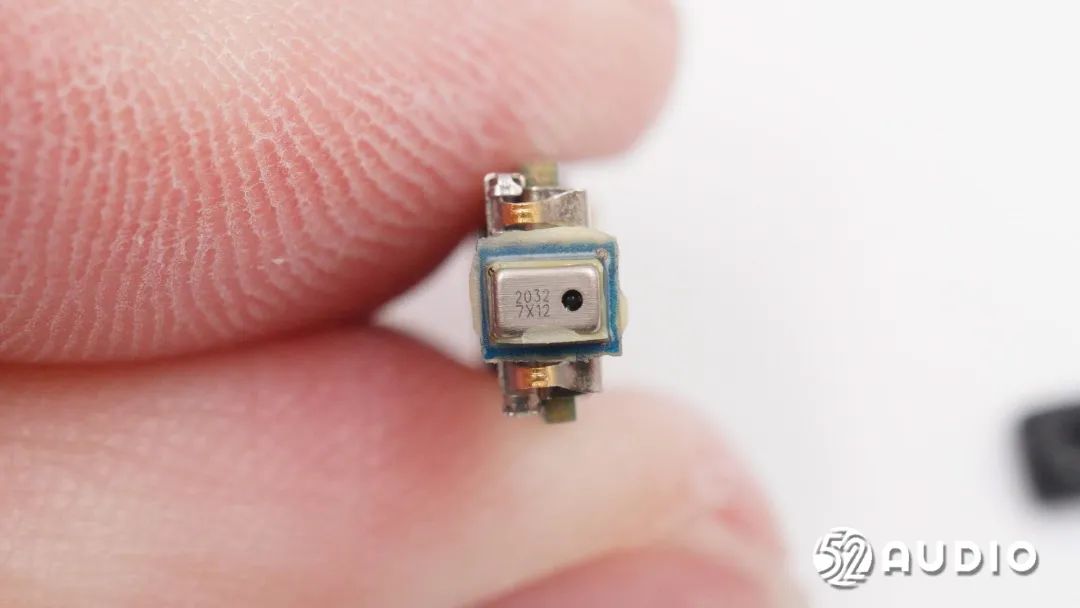

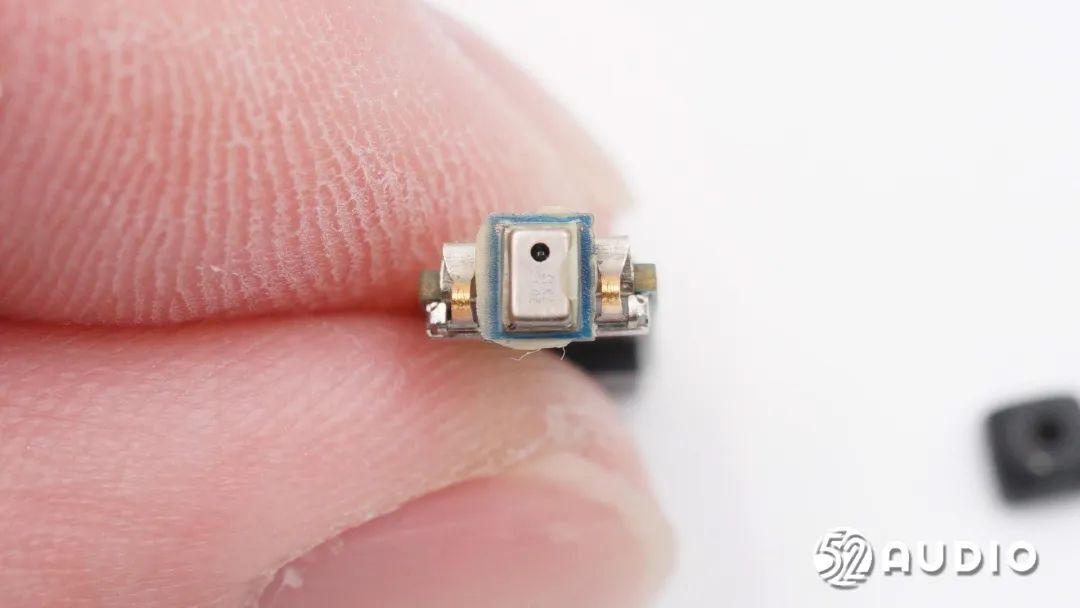

镭雕2032 7X20的MEMS通话麦克风，，，与前馈降噪麦克风为统一型号。。。。







麦克风小板两侧设置有为耳机充电的金属弹片，，，毗连到尾塞上的金属触点。。。。





毗连触摸检测贴片的金属弹片特写。。。。







耳机蓝牙陶瓷天线特写，，，用于无线信号传输。。。。

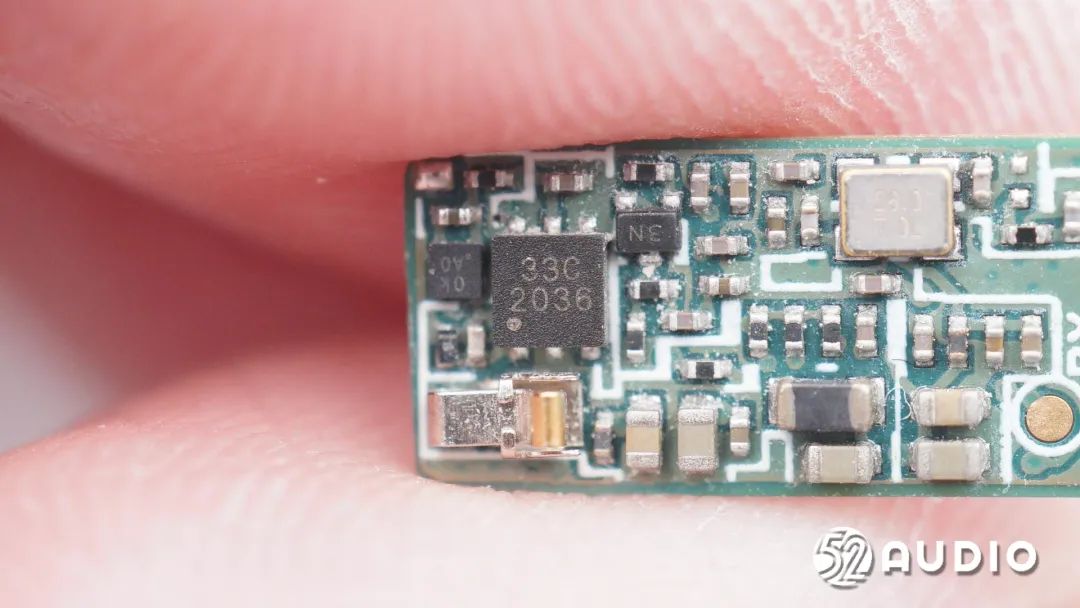

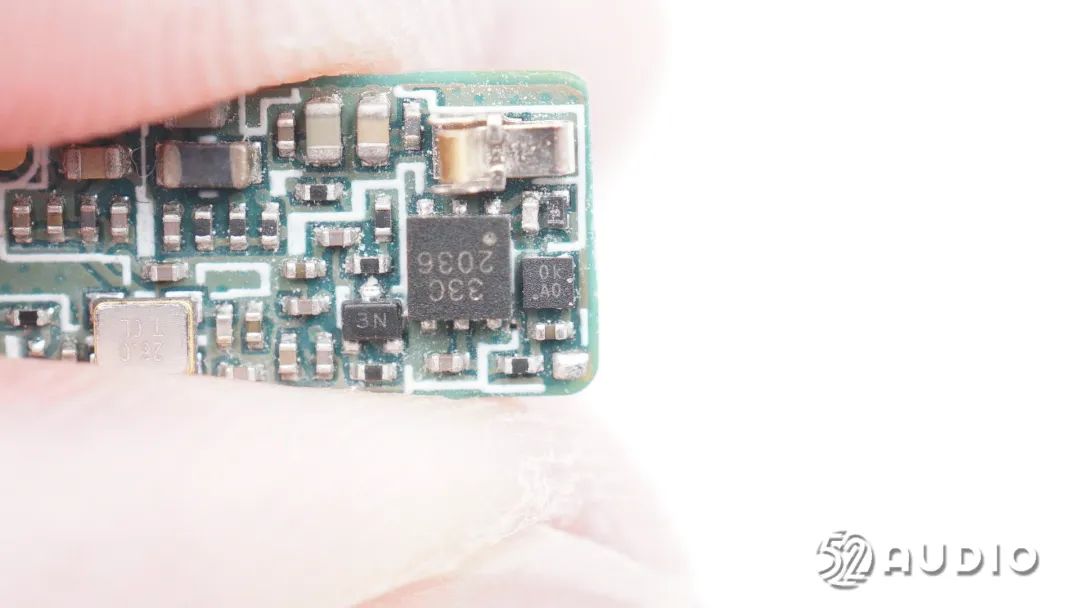

丝印33C 2036的触摸检测IC，，，用于耳机各项功效控制。。。。









丝印0K A0的一体化电池；；；IC。。。。





ETA钰泰半导体ETA4056充电IC，，，是一款单节、完全集成的恒流 (CC)/恒压 (CV) 锂离子电池充电器。。。。ETA4056不需要外部检测电阻器或壅闭二极管；；；内置热反响机制可调理充电电流，，，以在高功率运行或升高的情形温度下控制芯片温度；；；快速充电电流可以通过外部电阻器举行编程；；；还支持对深度放电电池举行涓流充电的预充电功效。。。。

 据我爱音频网拆解相识到，，，现在已有华为、小米、荣耀、一加、闲步者、Redmi、红魔、realme、万魔、声阔、绿联、紫米、倍思等众多品牌旗下的音频产品接纳了钰泰半导体的电源治理芯片。。。。

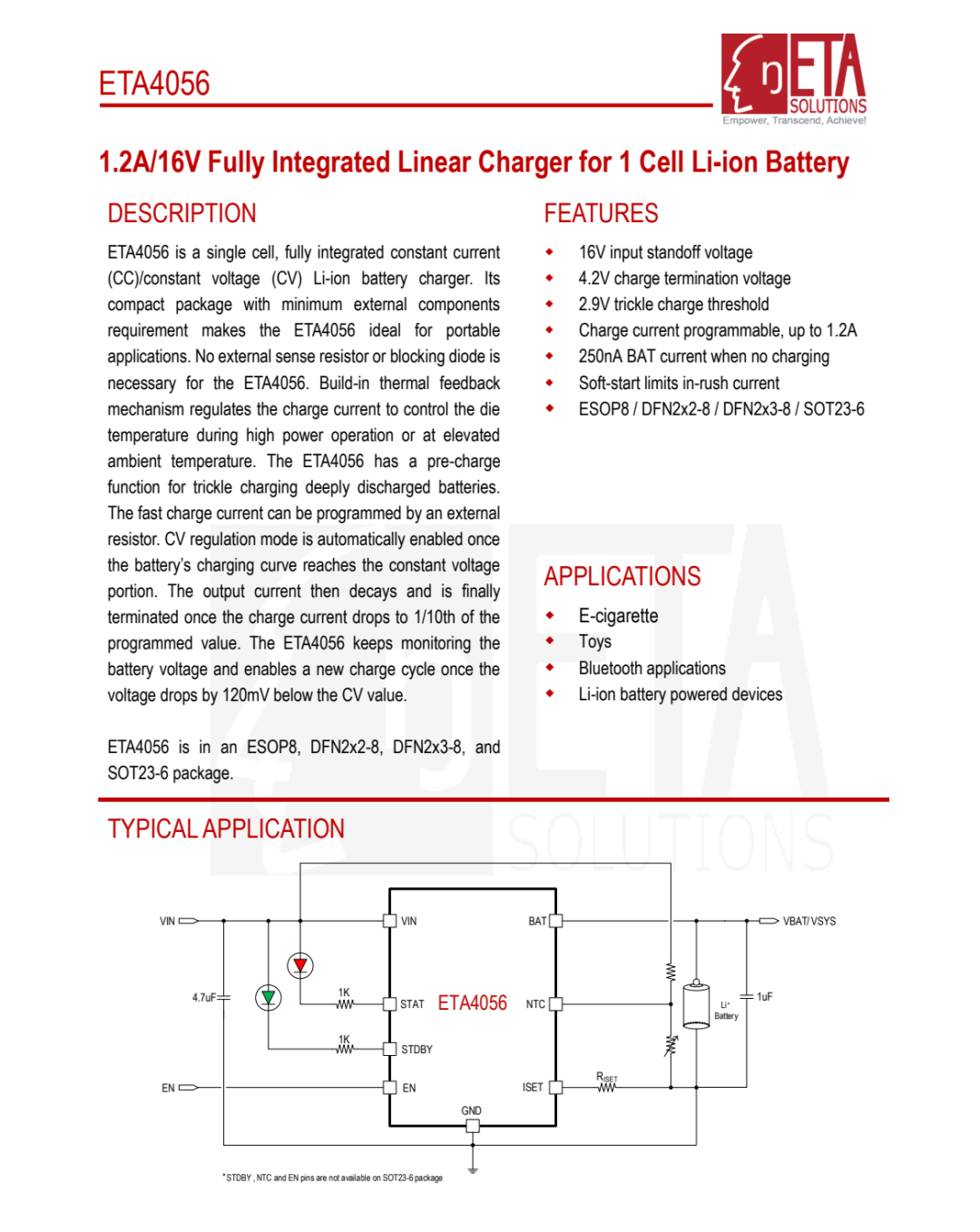

ETA钰泰半导体ETA4056详细资料图。。。。

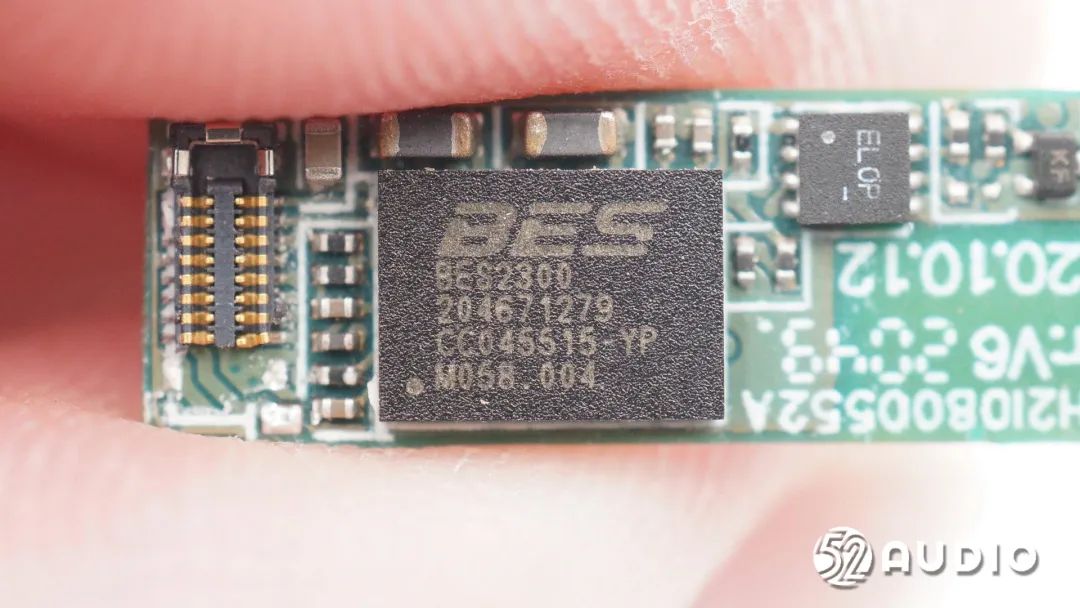

BES恒玄BES2300蓝牙音频SoC，，，BES2300有多个版本、后缀差别设置也不尽相同。。。。BES2300系列是全集成自顺应自动降噪计划，，，支持蓝牙5.0、IBRT蓝牙监听手艺和双模蓝牙 4.2，，，它还支持第三代FWS全无线立体声手艺、双麦克风等，，，接纳 28nm HKMG CMOS工艺、BGA 封装。。。。BES2300支持高性能的自顺应自动降噪手艺，，，可以让高端自动降噪耳机使用一颗全集成芯片实现高音质和自动降噪。。。。



 别的BES2300还支持外接心率传感器、加速率传感器等外接传感器装备。。。。BES2300 可以给耳机和家庭音响输作声音，，，也可以从外部麦克风录音。。。。



据我爱音频网拆解相识到，，，现在已有小米、三星、OPPO、荣耀、声阔、绿联、中兴、诺基亚、JBL、万魔、百度、一加、传音等众多品牌旗下的音频产品接纳了恒玄科技蓝牙音频计划。。。。

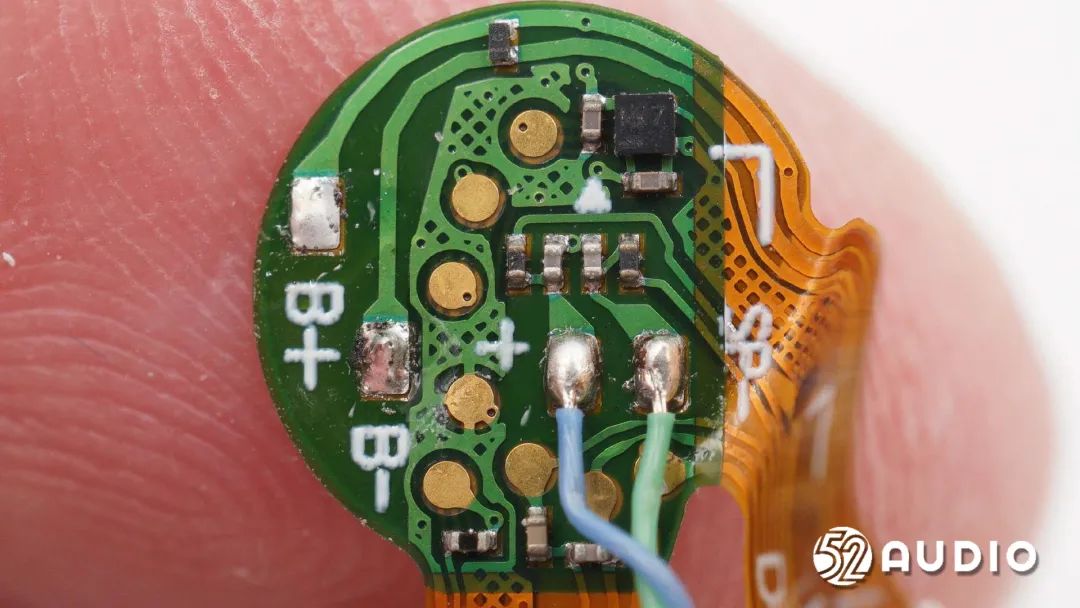

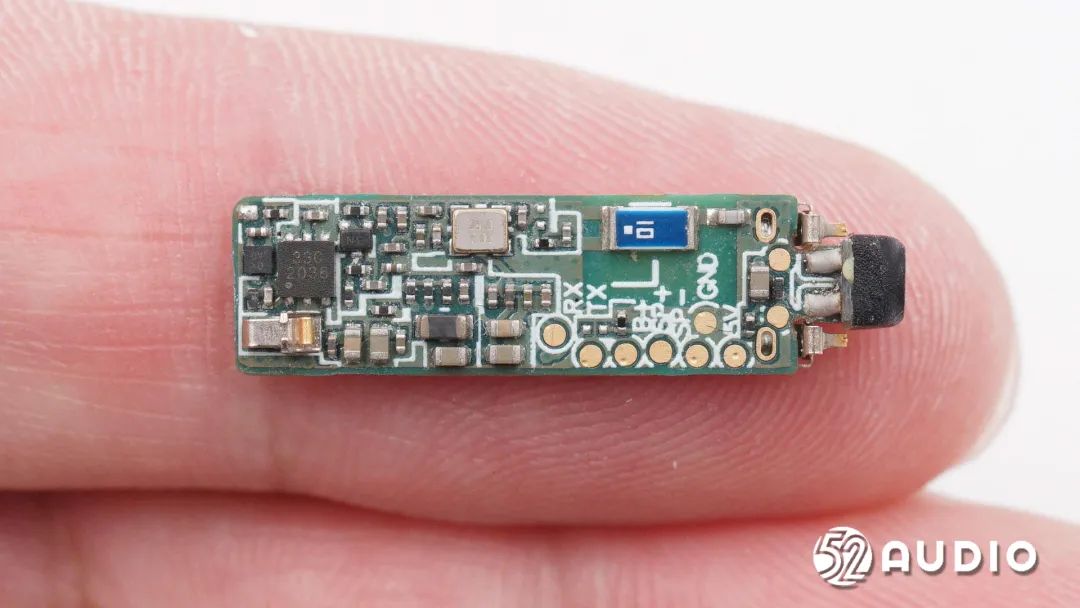

耳机内小板电路一览。。。。

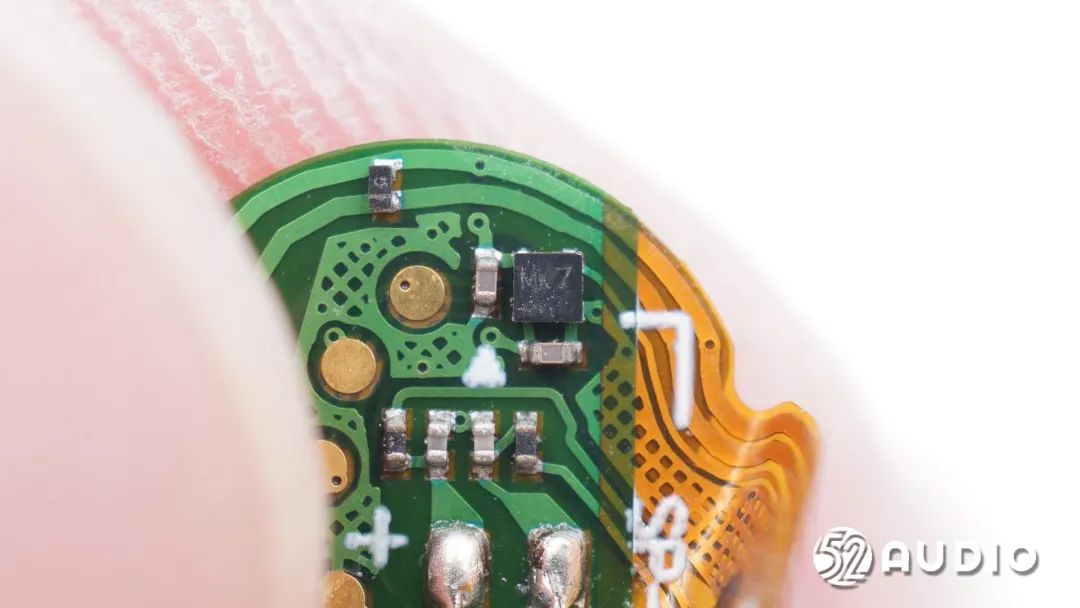

丝印Mk7的稳压IC。。。。

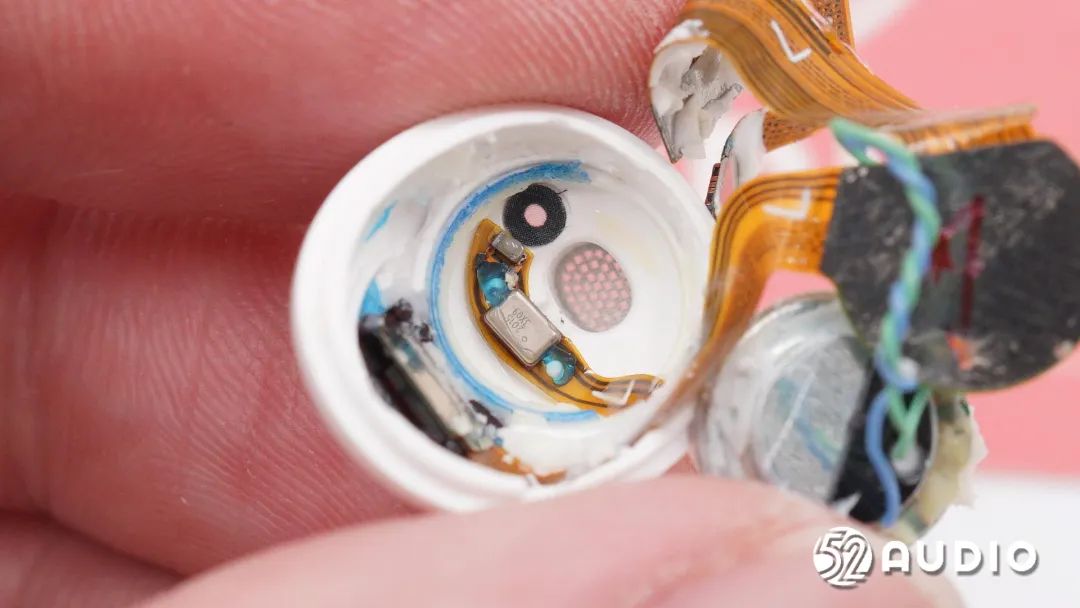

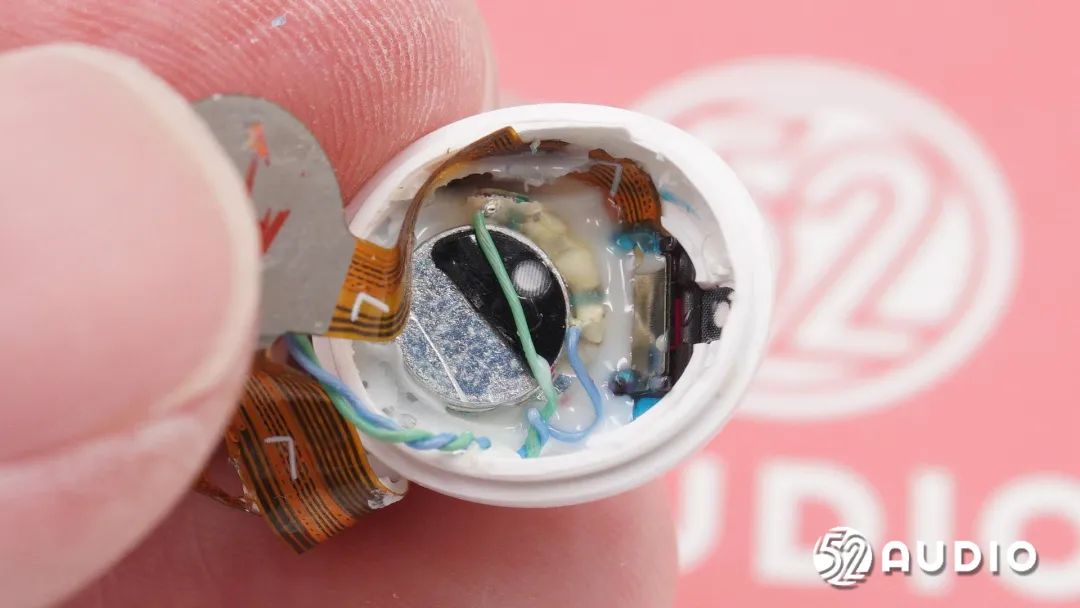

卸掉音腔屏障罩，，，腔体内部结构一览。。。。









前腔内部组件通过大宗胶水牢靠密封。。。。

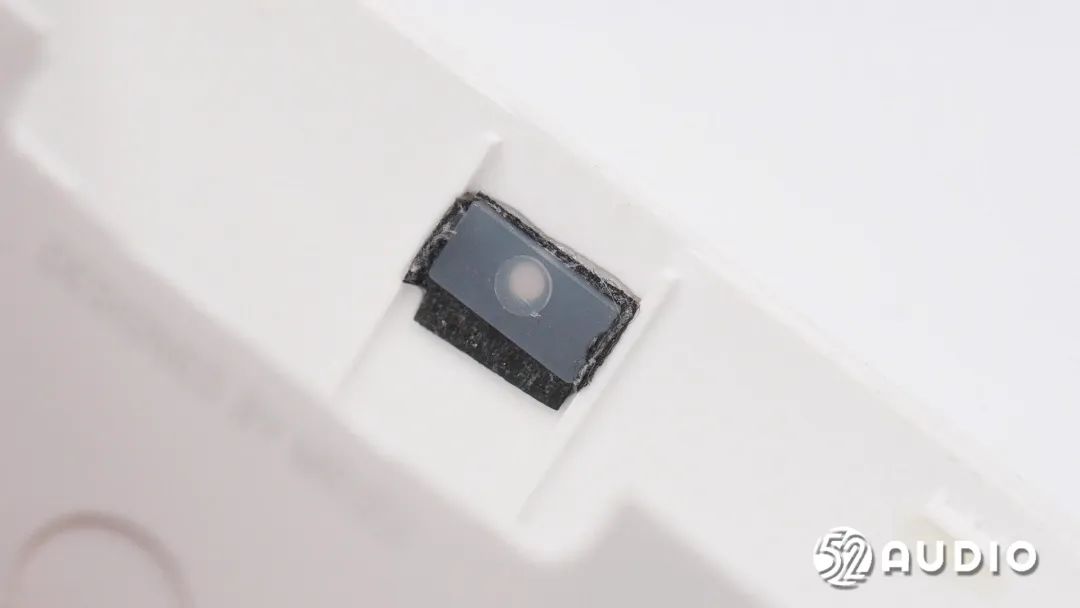

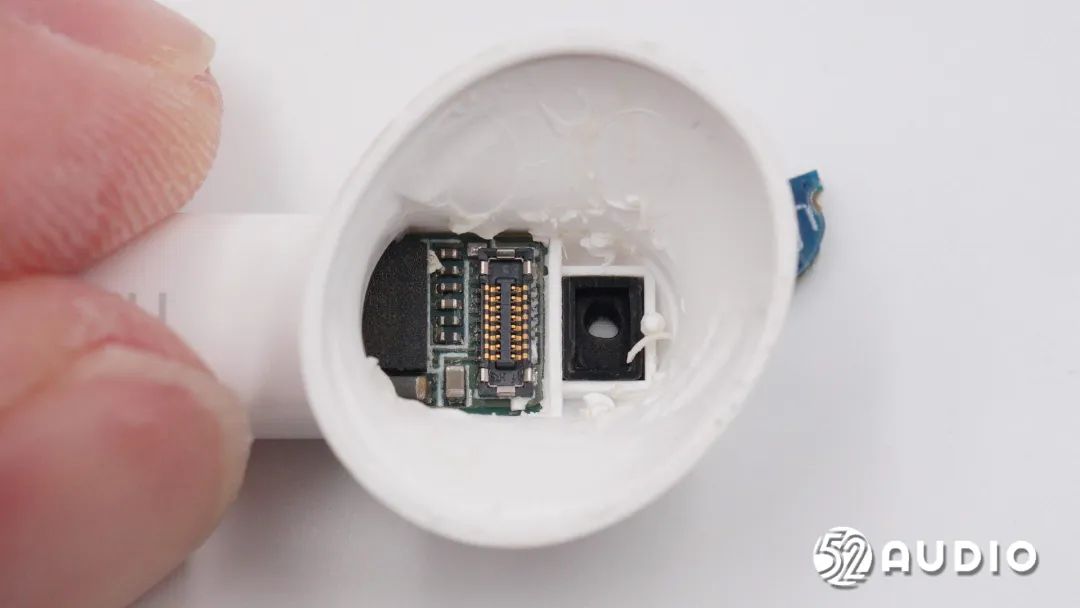

取出光学传感器，，，耳机内侧光学传感器透镜结构特写。。。。

光学传感器特写，，，用于入耳检测功效，，，实现摘取耳机自动暂停播放功效。。。。

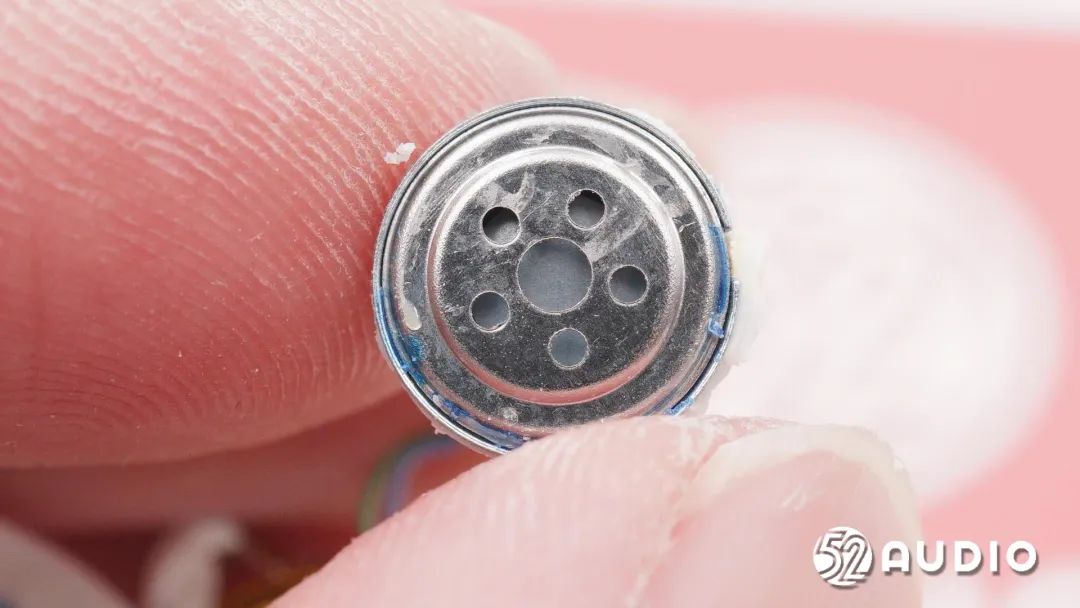

扬声器单位正面特写。。。。

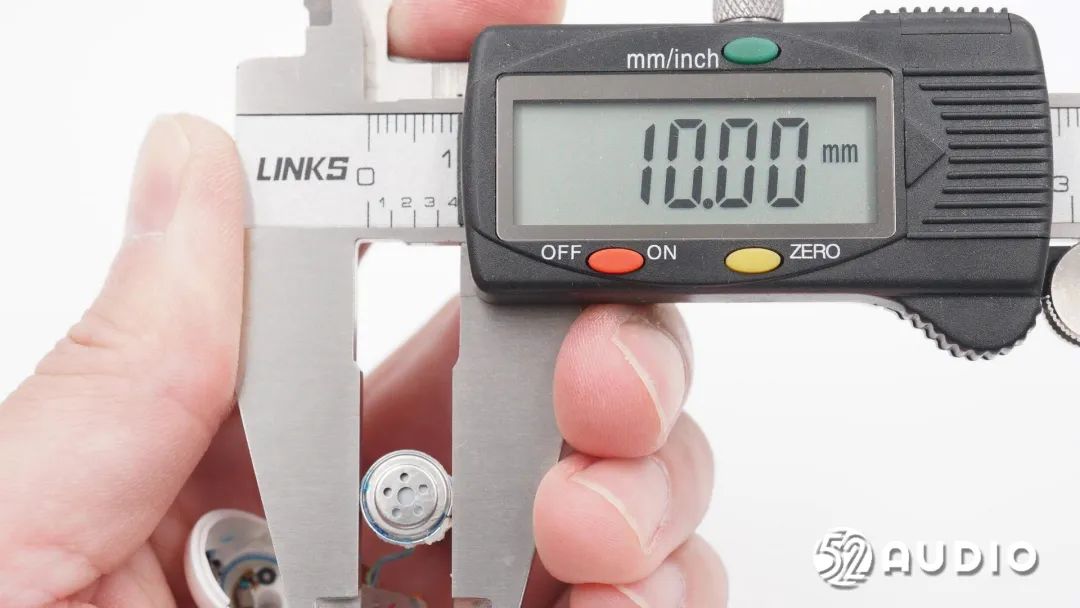

经我爱音频网实测，，，扬声器尺寸约为10mm，，，与官方宣传一致。。。。







扬声器下方内窥降噪麦克风特写，，，为镭雕2015 3X09的MEMS麦克风，，，同样来自永利集团电子，，，用于降噪功效拾取耳道内部情形噪音。。。。







魅族POP Pro真无线耳机拆解全家福。。。。

魅族POP Pro自动降噪耳机在外观设计上融入了魅族关于旗下产品的独吞坚持，，，延续着小而美的细腻蹊径。。。。整机接纳纯白色配色，，，搭配钢琴烤漆工艺处置惩罚，，，具有很强的质感体现；；；耳机首次接纳柄状的入耳式设计，，，机身线条流通，，，观感精练优雅。。。。



内部电路方面，，，充电盒内置紫建电子300mAh电池，，，接纳了Type-C接口输入电源，，，由钰泰半导体ETA9697电源治理芯片认真充电盒内置电池的充放电治理；；；还接纳了芯导科技P14C5N输入过压过流；；；ば酒，，，以及用于整机控制的华泰半导体HC32F003C4UA单片机。。。。



耳机内部搭载了10mm动圈单位，，，0.167Wh钢壳扣式电池，，，以及用于入耳检测的光学传感器；；；单只耳机配备有三颗永利集团电子MEMS麦克风，，，搭配降噪算法，，，实现深度降噪和清晰通话效果；；；主控芯片为恒玄BES2300蓝牙音频SoC，，，支持蓝牙5.0，，，支持第三代FWS全无线立体声手艺，，，支持外接传感器装备，，，提供富厚的功效应用；；；还接纳了钰泰半导体ETA4056充电IC为内置电池充电。。。。
